Открытый узел

Pilot Lines (Control Valve Lines)

Pilot Lines (Control Valve Lines)

Pilot Lines (Control Valve Lines)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

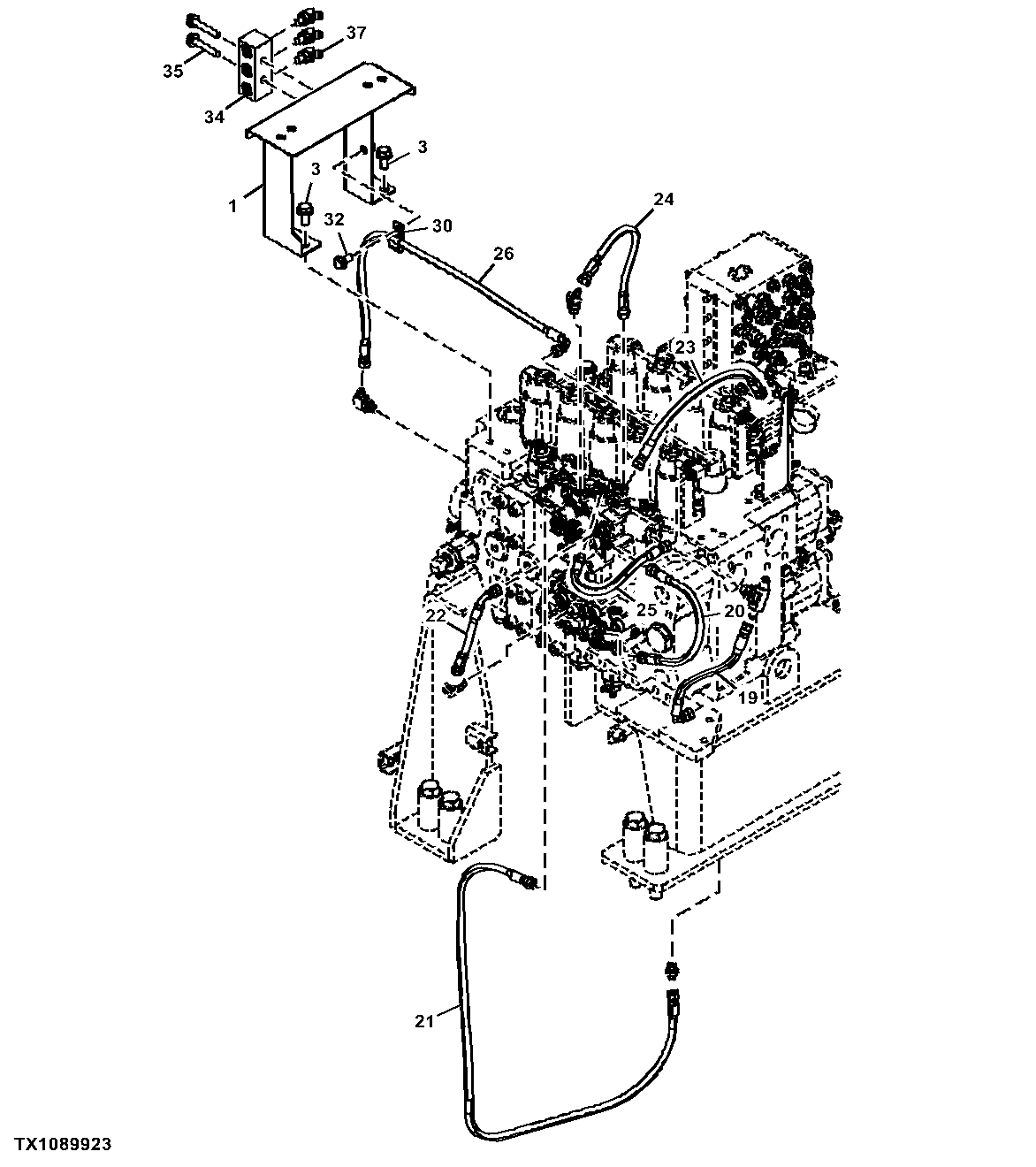

Pilot Lines (Control Valve Lines)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	7056982	1	Bracket	-
3	-	2	Part 2	(J271230 NLA)
3	19M8011	2	Cap Screw	M12 X 30, (SUB FOR J901230)
3	24M7345	2	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
19	4713500	1	Hydraulic Hose	-
20	4713501	1	Hydraulic Hose	-
21	FYA60018580	1	Hose	SUB FOR 4713502
22	4713503	1	Hydraulic Hose	-
23	4713504	1	Hydraulic Hose	-
24	4713505	1	Hydraulic Hose	-
25	4713506	1	Hydraulic Hose	-
26	4713507	1	Hydraulic Hose	-
30	4208479	1	Clamp	-
32	-	1	Part 14	(J271025 NLA)
32	19M7402	1	Cap Screw	M10 X 25, (SUB FOR J901025)
32	24M7346	1	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
34	3119644	1	Manifold	-
35	-	2	Part 18	(J271060 NLA)
35	19M8499	2	Cap Screw	M10 X 60, (SUB FOR J901060)
35	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
37	A852223	3	Elbow Fitting	-
37	957366	1	O-Ring	-
