Открытый узел

Hydraulic Pump Compartment Supports

Hydraulic Pump Compartment Supports

Hydraulic Pump Compartment Supports

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

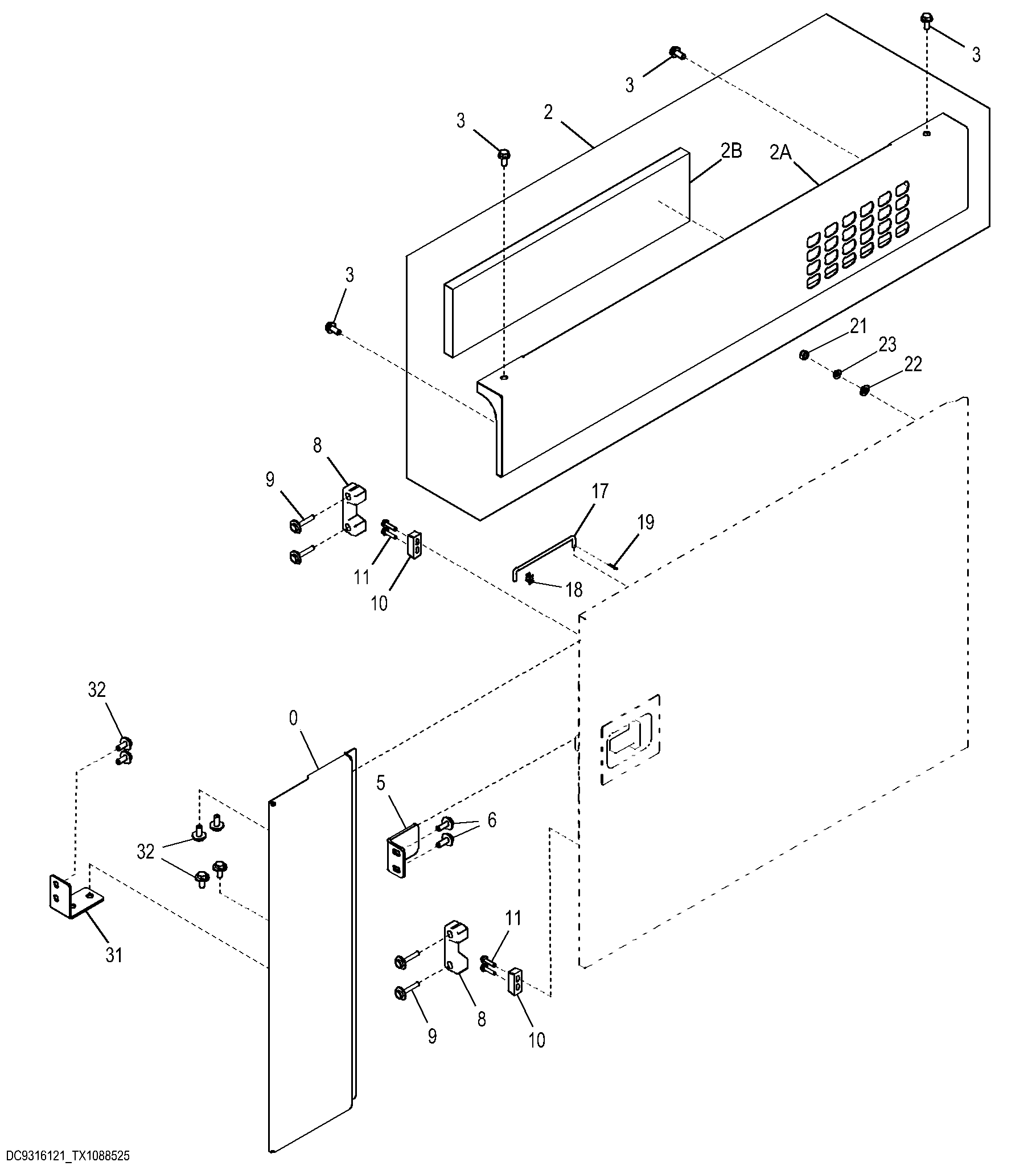

Hydraulic Pump Compartment Supports

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7059071	1	Cover	-
2	FYA60050010	1	Cover	SUB FOR9772622 ALSO ORDER FYA40035690 AND (5) J271230
3	-	4	Part 5	(J271230 NLA)
3	19M8011	4	Cap Screw	M12 X 30, (SUB FOR J901230)
3	24M7345	4	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
5	4716122	1	Stop	-
6	-	2	Part 9	(J281235 NLA)
6	19M7403	2	Cap Screw	M12 X 35, (SUB FOR J901235)
6	4249324	2	Washer	-
8	4654749J	2	Latch	(SUB FOR 4654749)
9	4486055	4	Washer	-
9	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J901060)
9	19M5536	4	Cap Screw	M10 X 60, (SUB FOR J901060)
9	-	4	Part 13	(J281060 NLA)
10	4626289J	2	Latch	(SUB FOR 4626289)
11	-	4	Part 18	(J260835 NLA)
11	19M7298	4	Cap Screw	M8 X 35, (SUB FOR J900835)
11	24M7055	4	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
17	4341788	1	Rod	-
18	4647195	1	Clamp	-
19	H132922	1	Cotter Pin	(SUB FOR 4022697)
21	14M7275	6	Nut	M12, (SUB FOR J950012)
22	24M7345	6	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
23	12H301	6	Lock Washer	1/2", (SUB FOR A590912)
31	FYA40000769	1	Bracket	-
32	4249324	6	Washer	-
32	19M8011	6	Cap Screw	M12 X 30, (SUB FOR J901230)
32	-	6	Part 28	(J281230 NLA)
2A	FYA40035689	1	Cover	SUB FOR 7059064
2B	4716078	1	Isolator	-
