Открытый узел

Front Console (Grade Pro)

Front Console (Grade Pro)

Front Console (Grade Pro)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Front Console (Grade Pro)

Нет текстового описания

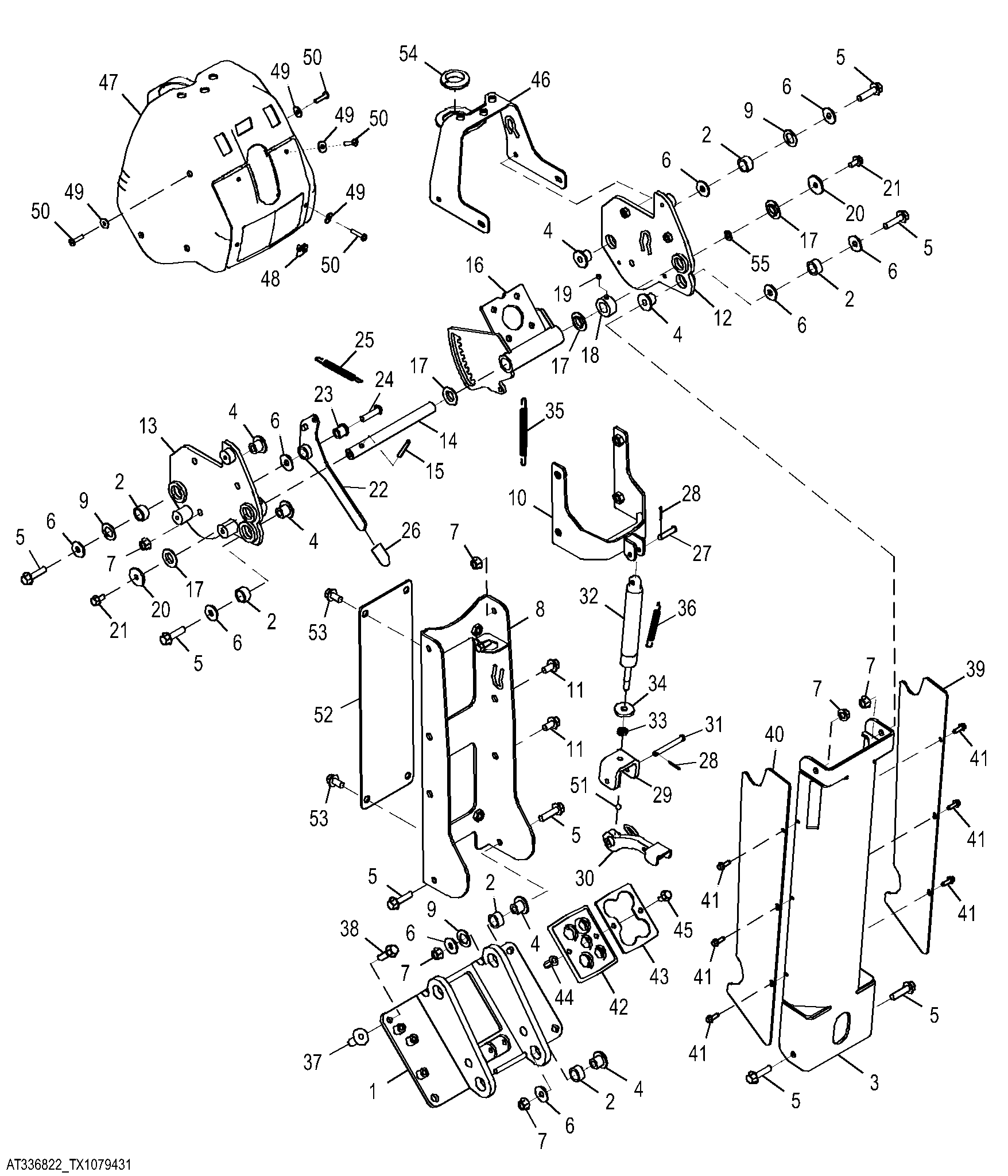

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT471362	1	Bracket	-
1	AT352843	1	Control Support	ORDER AT471362
2	T203544	8	Bushing	-
3	AT353037	1	Control Support	-
4	T203545	8	Bushing	-
5	19M7804	8	Screw	M10 X 40
6	24M7296	11	Washer	10.500 X 30 X 2.500 mm
7	14M7296	9	Flange Nut	M10
8	AT356378	1	Control Support	-
9	T257542	4	Washer	-
10	AT352854	1	Bracket	-
11	19M7784	4	Screw	M10 X 20
12	AT350570	1	Bracket	-
13	AT350566	1	Bracket	-
14	T241432	1	Pin Fastener	-
15	34M7044	1	Spring Pin	6 X 50 mm
16	AT352857	1	Bracket	ALSO ORDER (4) T196078
16	T196078	4	Nut	-
17	T104220	4	Washer	-
18	T203576	1	Spacer	-
19	22M7111	1	Set Screw	M6 X 6
20	24H1296	2	Washer	11/32" X 1-3/8" X 0.134"
21	19M7865	2	Screw	M8 X 16
22	AT353468	1	Lever	-
23	T242116	1	Spacer	-
24	21M7478	1	Screw	M10 X 40
25	M145875	1	Extension Spring	-
26	T81012	1	Cap	-
27	N31296	1	Pin Fastener	-
28	11M7081	2	Cotter Pin	2.500 X 20 mm
29	AT349961	1	Bracket	-
30	AT346325	1	Pedal	-
31	R68672	1	Pin	-
32	AT374208	1	Gas Operated Cylinder	SUB FOR AT330487
33	14M7500	1	Nut	M10
34	L33065	1	Washer	-
35	M145875	1	Extension Spring	-
36	T28801	1	Extension Spring	-
37	H173411	4	Nut	-
38	19M7804	4	Screw	M10 X 40
39	T259334	1	Cover	RH
40	T259332	1	Cover	LH
41	37M7131	6	Screw	M6 X 20
42	T242103	1	Grommet	-
43	T242104	1	Plate	-
44	T196079	2	Nut	-
45	19M7866	6	Screw	M8 X 20
46	AT356679	1	Bracket	-
47	AT358709	1	Control Console	-
48	M84972	4	Nut	-
49	24H1821	10	Washer	9/32" X 47/64" X 1/16"
50	21M7310	10	Screw	M6 X 25
51	L38728	1	Ball	-
52	T242236	1	Plate	-
53	19M7784	4	Screw	M10 X 20
54	N157296	1	Grommet	-
55	24M7238	1	Washer	8.700 X 17 X 2 mm
