Открытый узел

Saddle Frame

Saddle Frame

Saddle Frame

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

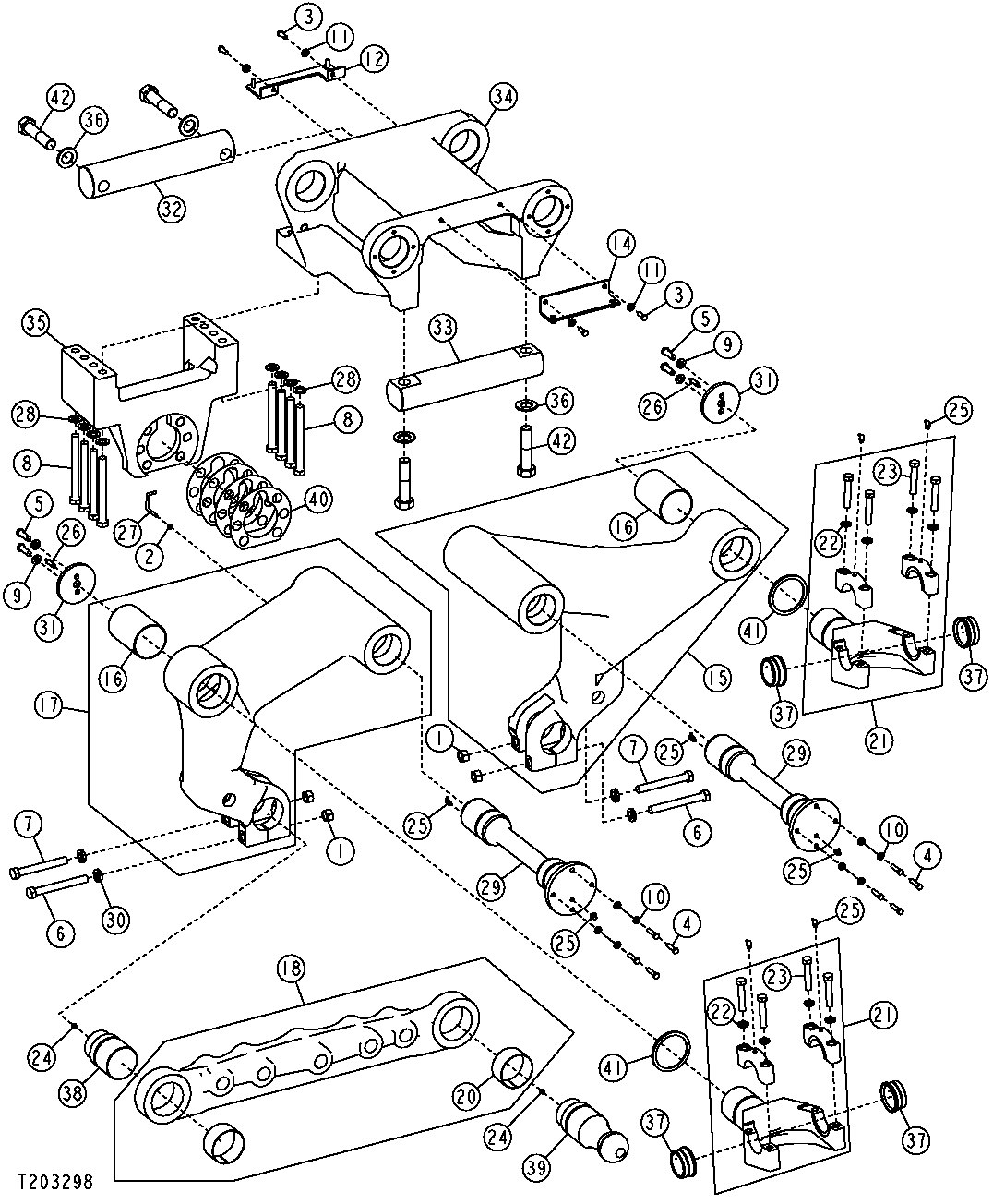

Saddle Frame

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H1058	4	Nut	3/4"
2	14H786	1	Nut	1/4"
3	19H1731	4	Cap Screw	3/8" X 1"
4	19H1800	8	Cap Screw	3/8" X 1-1/2"
5	19H2993	4	Cap Screw	1/2" X 1-1/2"
6	19H3225	2	Cap Screw	3/4" X 6-1/2"
7	19H3307	2	Cap Screw	3/4" X 6"
8	19H3740	8	Cap Screw	3/4" X 7-1/2"
9	24H1625	4	Washer	17/32" X 1" X 0.120"
10	24H1864	8	Washer	13/32" X 3/4" X 7/64"
11	24M7239	4	Washer	10.700 X 21 X 2.500 mm
12	AT307326	1	Bracket	-
14	AT315712	1	Angle	-
15	AT353236	1	Arm	AT317482 NLA
16	T186350	1	Bushing	-
17	AT353235	1	Arm	AT317483 NLA
18	AT353750	1	Bushing Kit	AT317484 NLA
20	T42589	2	Bushing	-
21	AT317485	2	Yoke	-
22	12H294	4	Lock Washer	5/8"
23	19H2641	4	Cap Screw	5/8" X 3-1/4"
24	JD7759	2	Lubrication Fitting	-
25	JD7781	8	Lubrication Fitting	-
26	JD7782	2	Lubrication Fitting	-
27	T103453	1	Pointer	-
28	T10510	8	Washer	-
29	T152169	2	Pin	-
30	T83426	4	Washer	SUB FOR T17776
31	T207483	2	Retainer	-
32	T208102	1	Pin Fastener	-
33	T208103	1	Pin Fastener	-
34	T213096	1	Frame	-
35	T213102	1	Bracket	-
36	T24510	4	Washer	-
37	T42574	4	Bushing	-
38	T42582	1	Pin Fastener	-
39	T42583	1	Ball	-
40	T60260	4	Shim	-
41	T81674	2	Thrust Washer	-
42	T82855	4	Cap Screw	-
