Открытый узел

Circle Side Shift Cylinder

Circle Side Shift Cylinder

Circle Side Shift Cylinder

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

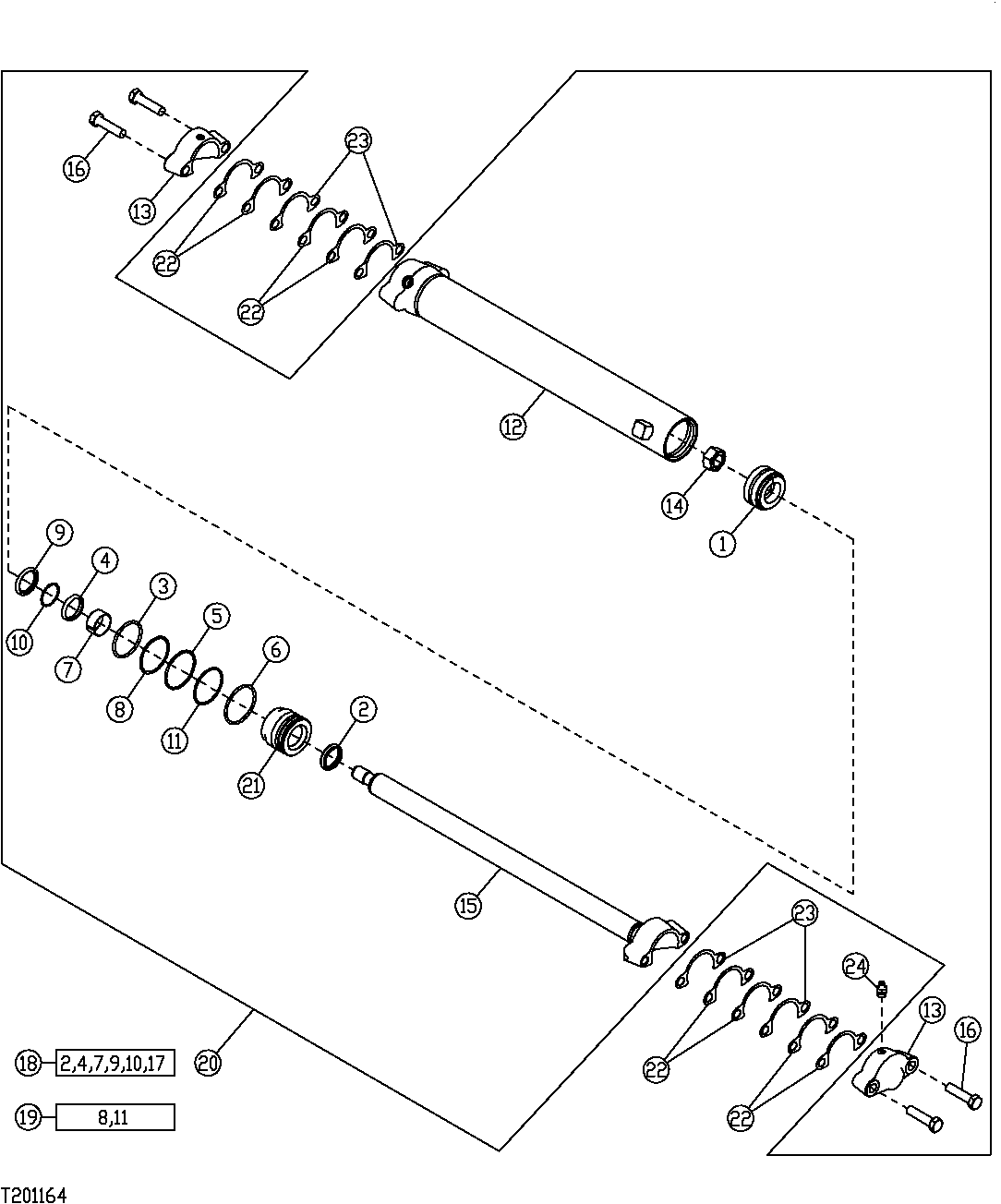

Circle Side Shift Cylinder

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HC16743	1	Piston	Two Piece Piston, ALSO ORDER R81776 AND AHC16765
1	AH205060	1	Piston	Four Piece Piston, (SUB FOR AH141183)
1	AHC16765	1	Seal	USE WITH HC16743
1	R81776	1	Wear Ring	USE WITH HC16743
2	AH146557	1	Seal	-
3	F1430R	1	O-Ring	-
4	H152203	1	Seal	-
5	H180103	1	Snap Ring	-
6	H206859	1	Snap Ring	-
7	H208987	1	Wear Ring	-
8	R79101	1	Back-Up Ring	-
9	-	1	Part 12	(SUB AH210184)
10	-	1	Part 13	(SUB AH210184)
11	-	1	Part 14	(SUB AH212097)
12	AH212503	1	Hydraulic Cylinder Barrel	-
13	H142036	2	End	-
14	H170539	1	Nut	-
15	RE37331	1	Hydraulic Cylinder Rod	-
16	19H1440	4	Cap Screw	3/4" X 3"
17	H154856	1	Wear Ring	(WIPER INSTALLATION TOOL) (NOT ILLUSTRATED)
18	AHC16954	1	Hydraulic Cylinder Kit	(ROD SEAL KIT), SUB FOR AH210484
18	AH146561	1	Seal	-
18	AHC10164	1	Seal	-
18	H152794	1	Wear Ring	-
19	AHC22108	1	Hydraulic Cylinder Kit	(BORE SEAL KIT), SUB FOR AH212097
19	E65288	1	O-Ring	-
19	H181114	1	O-Ring	-
19	R83576	1	O-Ring	-
19	R91730	1	Ring	-
20	AH208873	1	Hydraulic Cylinder	(CIRCLE SIDESHIFT CYLINDER)
21	H208631	1	Hydr. Cylinder Rod Guide	-
22	T147623	8	Shim	-
23	T148164	4	Shim	-
24	JD7844	2	Lubrication Fitting	-
