Cab Control Lever Console (609202 - 617538)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7804	4	Screw	M10 X 40, SUB FOR 19M7805
2	37M7131	6	Screw	M6 X 20
3	11M7078	1	Cotter Pin	2 X 20 mm
4	14M7296	9	Flange Nut	M10
5	19M7804	8	Screw	M10 X 40
6	21M7497	1	Screw	M10 X 50
7	22M7111	5	Set Screw	M6 X 6
9	24M7296	9	Washer	10.500 X 30 X 2.500 mm
10	34M7044	1	Spring Pin	6 X 50 mm
11	AT332281	1	Control Support	-
12	T223731	1	Channel	-
12	T227239	1	Channel	-
13	AT305070	1	Bracket	ALSO ORDER (4) T196078
14	AT330489	1	Control Support	-
15	T203544	8	Bushing	-
16	AT305297	1	Bracket	-
16	AT335670	1	Bracket	-
17	T204643	1	Plate	-
18	T203545	8	Bushing	-
19	AT305310	1	Bracket	-
19	AT335672	1	Bracket	-
20	T205401	2	Plate	-
21	T206080	1	Cover	LH
21	T203589	1	Cover	RH
22	AT305397	1	Lever	-
24	14M7500	1	Nut	M10
25	T104220	4	Washer	-

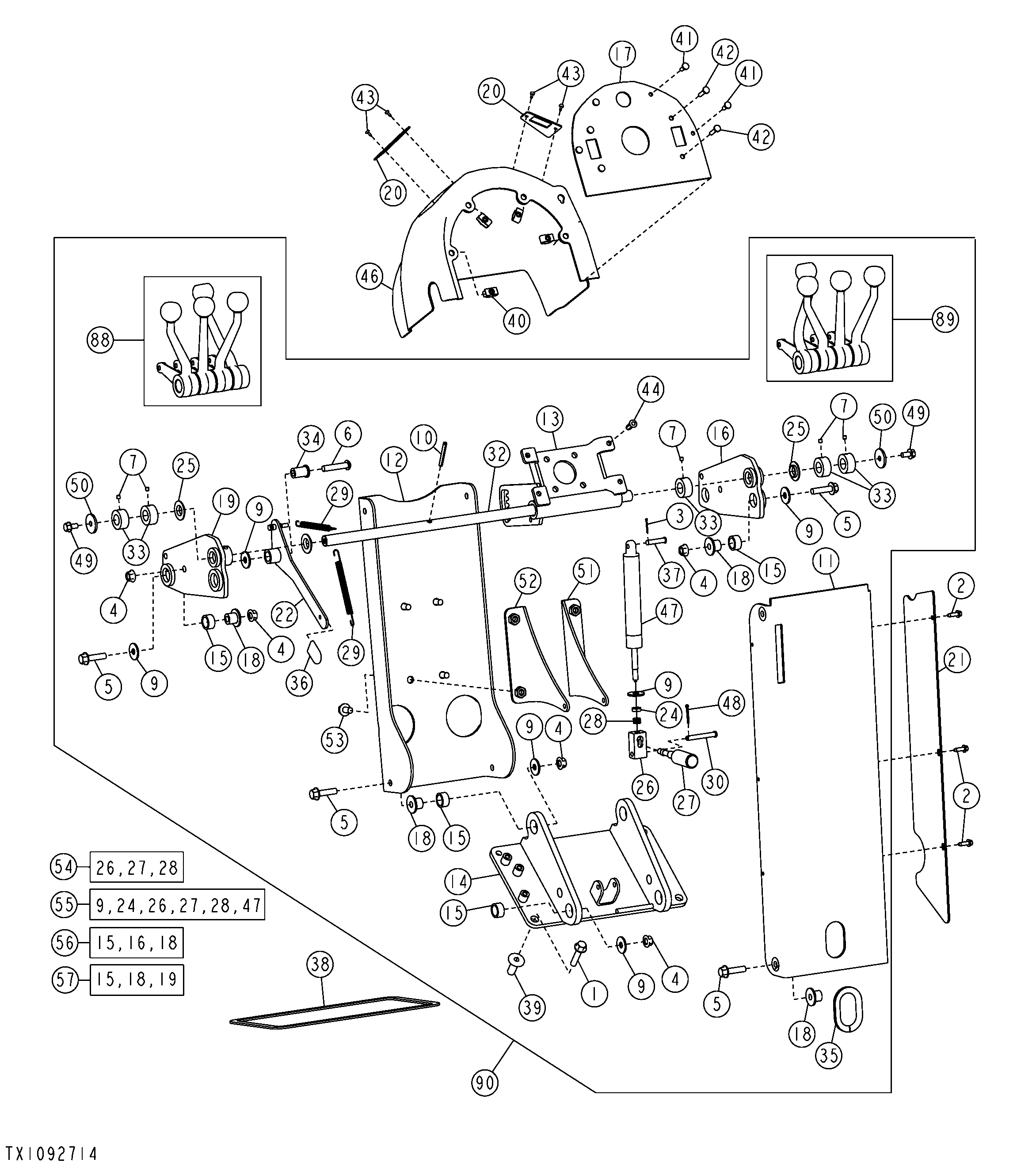

Cab Control Lever Console (609202 - 617538)

Нет текстового описания
