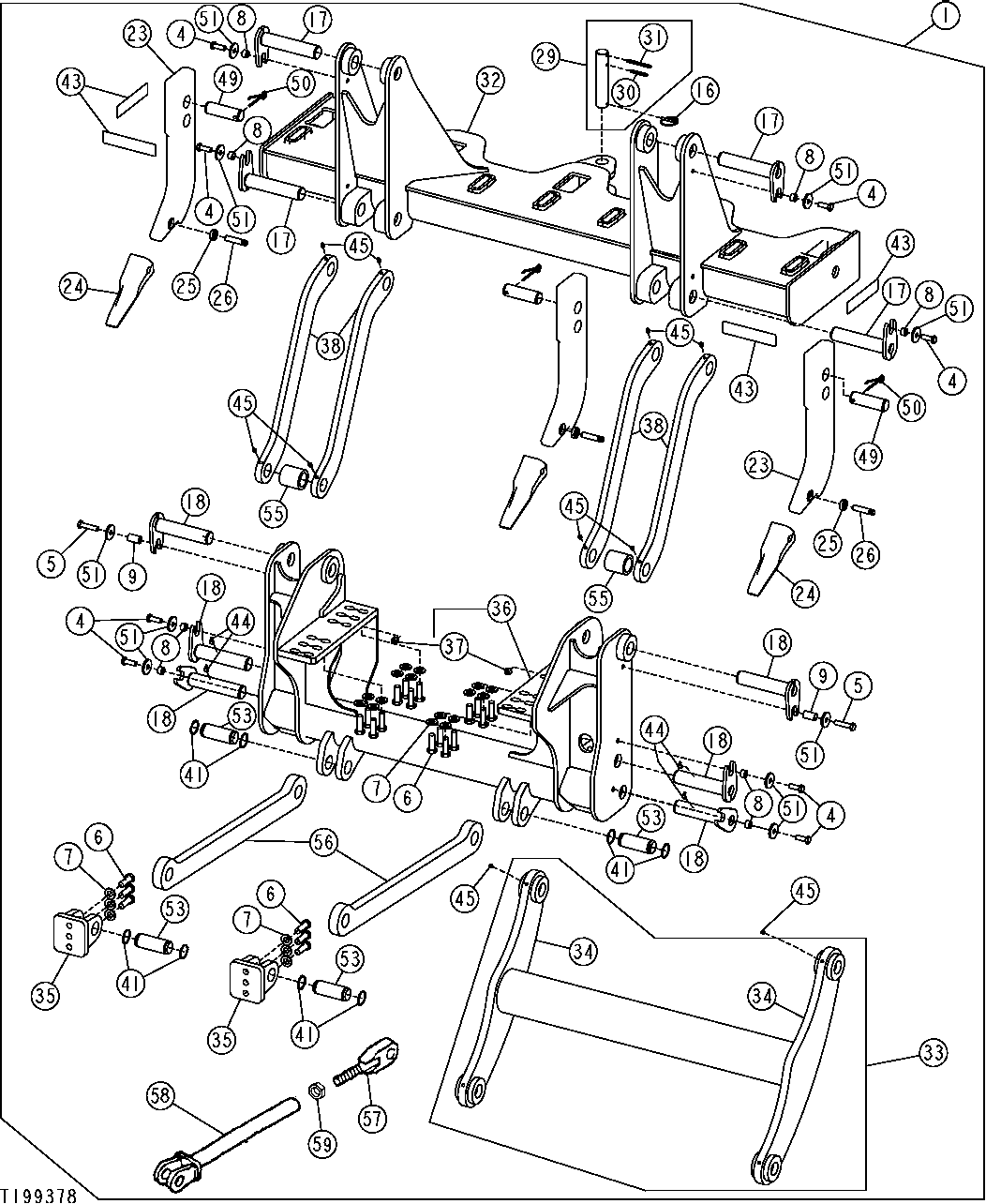

RIPPER/SCARIFIER FRAME AND LINKAGE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT312561	1	Ripper	(SUB FOR AT177144)(WHOLEGOODS) (RIPPER/SCARIFIER KIT) (INCLUDES TIE RODS, HYDRAULIC HOSES, AND FITTINGS)
4	19M7489	8	Cap Screw	M16 X 45
5	19M7719	2	Cap Screw	M16 X 70
6	19M8224	22	Cap Screw	M20 X 60
7	24M7242	22	Washer	21.400 X 42 X 5 mm
8	28H3401	8	Spacer	0.742" X 1.050" X 5/8"
9	28H3415	2	Bushing	0.824" X 1.050" X 1-7/8"
16	AT42398	1	Quick Lock Pin	-
16	AR83396	1	Quick Lock Pin	-
17	AT166094	4	Pin	-
18	AT166095	6	Pin	-
23	T211749	1	Shank	(SUB FOR T149204)
24	T6Y0309	1	Tooth	-
25	T8E6359	1	Retainer	-
26	T9W2668	1	Pin	-
29	T43518	1	Pin Fastener	-
29	AT186723	1	Pin Fastener	-
30	34H358	1	Spring Pin	3/8" X 2-3/4"
31	34H363	1	Spring Pin	3/8" X 4"
32	AT160581	1	Beam	-
33	AT166278	1	Sideboom	-
34	AT166090	2	Arm	-
35	AT175786	2	Bracket	-
36	AT181475	1	Frame	-
37	14M7443	2	Flange Nut	M12
38	T149818	8	Plate	-
41	E52817	8	Snap Ring	-
43	JD5920	4	Reflector	-
44	JD7781	4	Lubrication Fitting	90% X 21.336 mm en_USLONG (0.840" en_USLONG)
45	JD7798	12	Lubrication Fitting	-
49	T108521	3	Pin	-
50	T108524	3	Pin	-
51	T146246	10	Washer	17 X 57.100 X 6.500 mm (0.669" X 2.248" X 0.256")
53	T149822	4	Pin	-
55	T153019	1	Spacer	-
56	T164119	1	Plate	-
