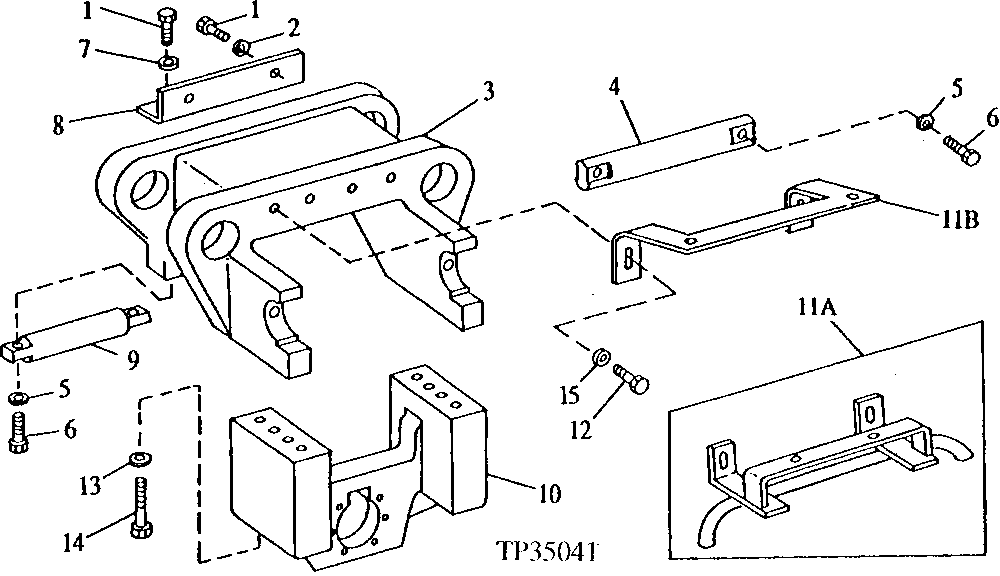

SADDLE FRAME AND LOCKING PIN BRACKET

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1648	2	Cap Screw	3/8" X 3/4"
2	24H1682	2	Washer	13/32" X 7/8" X 0.120"
3	T82806	1	Frame	-
3	T152168	1	Frame	(USE UNTIL EXHUASTED)
3	T213096	1	Frame	(SUB FOR T152168)
4	T103594	1	Pin Fastener	(USE UNTIL EXHAUSTED)
4	T208102	1	Pin Fastener	(SUB FOR T103594)
5	T24510	4	Washer	-
6	T82855	4	Cap Screw	-
6	T208103	4	Pin Fastener	-
7	24H1136	2	Washer	11/32" X 11/16" X 0.065"
8	AT85227	1	Angle	-
9	T82856	1	Pin Fastener	(USE UNTIL EXHAUSTED)
9	T208103	1	Pin Fastener	(SUB FOR T82856)
10	T213102	1	Bracket	(SUB FOR T82807)
11	AT133267	1	Bracket	(SUB FOR AT85226 AND AT107228)
11	AT303219	1	Bracket	(SUB FOR AT166857)
12	19H1648	2	Cap Screw	3/8" X 3/4"
13	T10510	8	Washer	(SUB FOR 24M7353)
14	19H3740	8	Cap Screw	3/4" X 7-1/2", (SUB FOR 19H3406, THIS APPLICATION)
15	AT114912	1	Stop	-
16	19H1648	2	Cap Screw	3/8" X 3/4"
17	24H1305	2	Washer	13/32" X 13/16" X 0.065"
18	24H1136	2	Washer	11/32" X 11/16" X 0.065"

SADDLE FRAME AND LOCKING PIN BRACKET
