RIGHT FRONT WHEEL DRIVE HYDRAULICS (539488 - 543489)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT85081	1	Hydraulic Hose	17.4752" X 1489 mm (58-3/4") X 17.4752", NLA
2	38H1007	2	Elbow Fitting	(SUB FOR AT85085)
3	U12547	2	O-Ring	-
4	AT85079	1	Oil Line	-
5	T77858	4	O-Ring	-
6	N191985	1	Clip	-
7	24H1305	5	Washer	13/32" X 13/16" X 0.065"
8	19H1765	4	Cap Screw	3/8" X 1-3/4"
9	T107352	1	Clamp	(SUB FOR R46414, THIS APPLICATION)
10	T11234	2	Lock Nut	-
11	T188666	4	Hose Clamp	(SUB FOR T82835)
12	AT158572	2	Hydraulic Hose	30.1752" X 1676 mm (66") X 30.1752"
13	T77613	2	O-Ring	-
14	T140823	1	Angle	(SUB FOR AT107116)
15	T77814	2	O-Ring	-
16	24H1305	4	Washer	13/32" X 13/16" X 0.065"
17	19H3404	2	Cap Screw	3/8" X 4"
18	28H3389	1	Spacer	0.423" X 0.675" X 1"
19	AT85083	1	Hydraulic Hose	9/16" X 1500 mm (59") X 9/16"
20	38H1167	1	Adapter Fitting	-
21	R26286	1	O-Ring	-
22	T67477	2	Clamp	-
23	28H3381	2	Spacer	0.493" X 0.675" X 5/8"
24	AT85074	1	Oil Line	-
25	R26375	1	O-Ring	-
26	38H1171	1	Adapter Fitting	-
27	28H1697	1	Spacer	0.493" X 0.675" X 3/4"
28	19H1726	1	Cap Screw	3/8" X 2-1/4"
29	14H1076	2	Nut	3/8"
30	19H3065	2	Cap Screw	3/8" X 2"

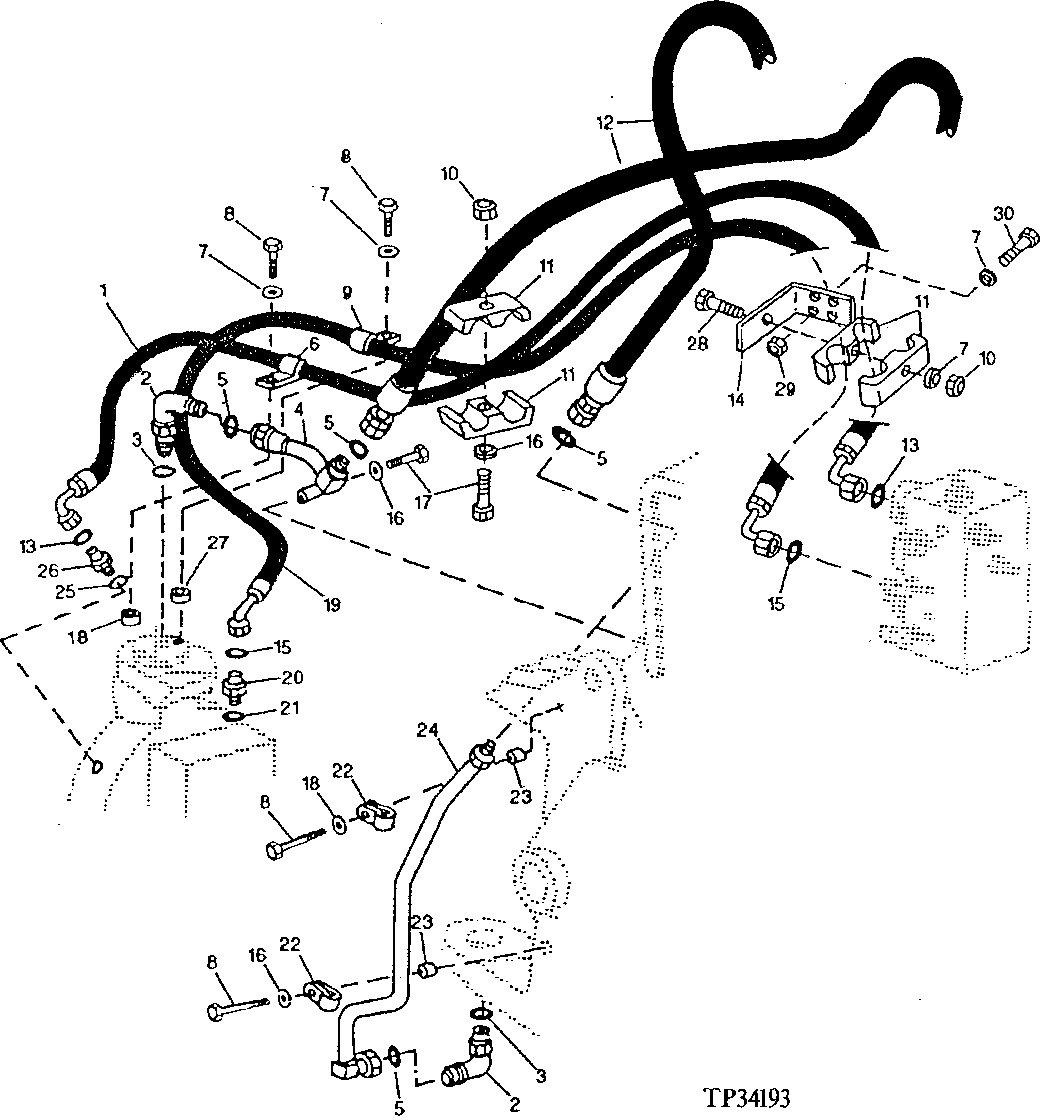

RIGHT FRONT WHEEL DRIVE HYDRAULICS (539488 - 543489)
