REPLACEMENT REPLACEMENT BLADE SLIDE CYLINDER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH146556	1	Seal	-
2	AH146560	1	Seal	-
3	H155629	1	Seal	(WIPER INSTALLATION TOOL) (NOT ILLUSTRATED)
4	F1430R	1	O-Ring	-
5	H152202	1	Seal	-
6	H157898	1	Wear Ring	-
7	H180103	1	Snap Ring	-
8	-	1	Part 8	(SUB AH212097)
9	H206859	1	Snap Ring	-
10	H208999	1	Hydr. Cylinder Rod Guide	-
11	R79101	1	Back-Up Ring	-
12	AH212901	1	Hydraulic Cylinder Barrel	-
13	R89940	1	Bushing	-
14	H170538	1	Nut	M27
15	RE36349	1	Hydraulic Cylinder Rod	-
16	R89940	1	Bushing	-
17	AH136453	1	Piston	-
18	AH149813	1	Hydraulic Cylinder Kit	(ROD SEAL KIT)
19	AH212097	1	Hydraulic Cylinder Kit	(BORE SEAL KIT)
20	AH212900	1	Hydraulic Cylinder	-
21	19H2898	1	Cap Screw	1/2" X 1-1/4"
22	24H1349	1	Washer	9/16" X 1-1/4" X 0.134"
23	28H3418	1	Washer	0.546" X 0.840" X 5/16"
24	40M7180	2	Snap Ring	-
25	AT41245	1	Pin	-
26	T124495	1	Pin Fastener	44.450 X 131 mm (1-3/4" X 5.157")

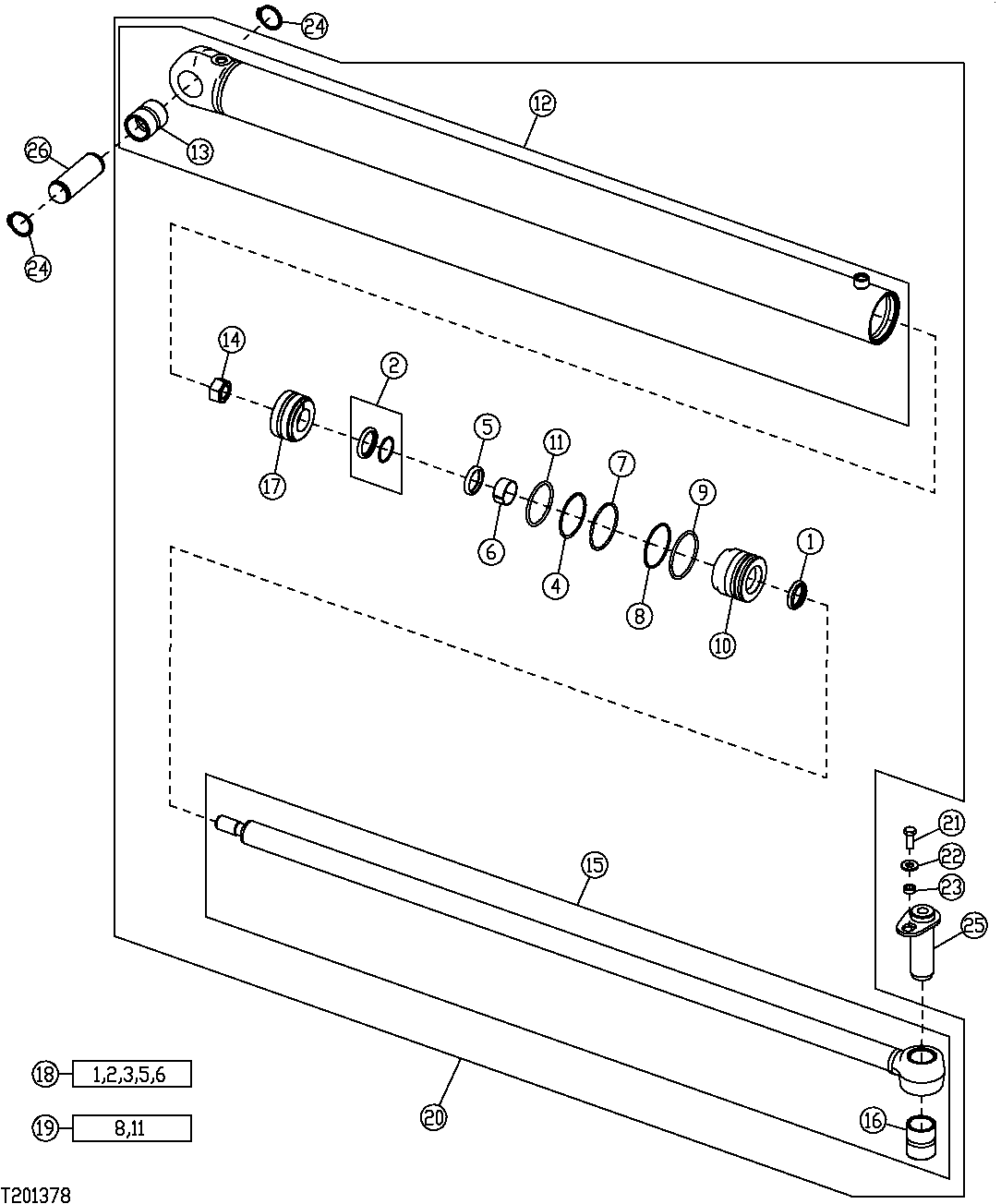

REPLACEMENT REPLACEMENT BLADE SLIDE CYLINDER
