REPLACEMENT REPLACEMENT BLADE LIFT CYLINDER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH205060	1	Piston	(SUB FOR AH141183)
2	AH146557	1	Seal	-
3	F1430R	1	O-Ring	-
4	H152203	1	Seal	-
5	H180103	1	Snap Ring	-
6	H206859	1	Snap Ring	-
7	H208987	1	Wear Ring	-
8	R79101	1	Back-Up Ring	-
9	-	1	Part 9	(SUB AH210184)
10	-	1	Part 10	(SUB AH210184)
11	-	1	Part 11	(SUB AH212097)
12	AH212502	1	Hydraulic Cylinder Barrel	-
13	H142036	1	End	-
14	H170539	1	Nut	-
15	RE37382	1	Hydraulic Cylinder Rod	-
16	19H1440	2	Cap Screw	3/4" X 3"
17	H154856	1	Wear Ring	(WIPER INSTALLATION TOOL) (NOT ILLUSTRATED)
18	AH210484	1	Hydraulic Cylinder Kit	(ROD SEAL KIT)
19	AH212097	1	Hydraulic Cylinder Kit	(BORE SEAL KIT)
20	-	1	Part 20	(CIRCLE SIDESHIFT CYLINDER), (AH208875 NLA) (SUB AH233980)
21	H208631	1	Hydr. Cylinder Rod Guide	-
22	T147623	8	Shim	-
23	T148164	4	Shim	-
24	JD7798	2	Lubrication Fitting	-

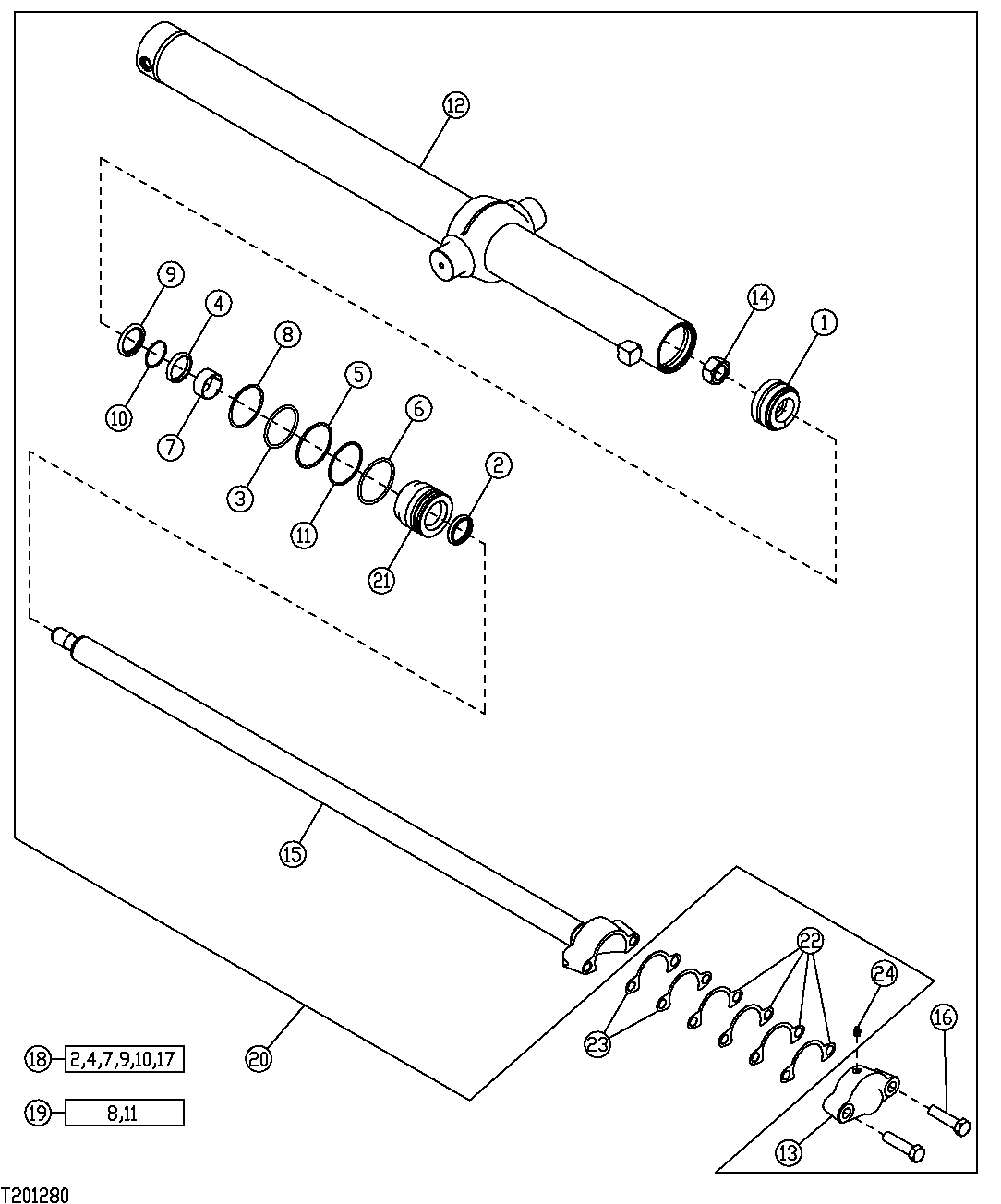

REPLACEMENT REPLACEMENT BLADE LIFT CYLINDER
