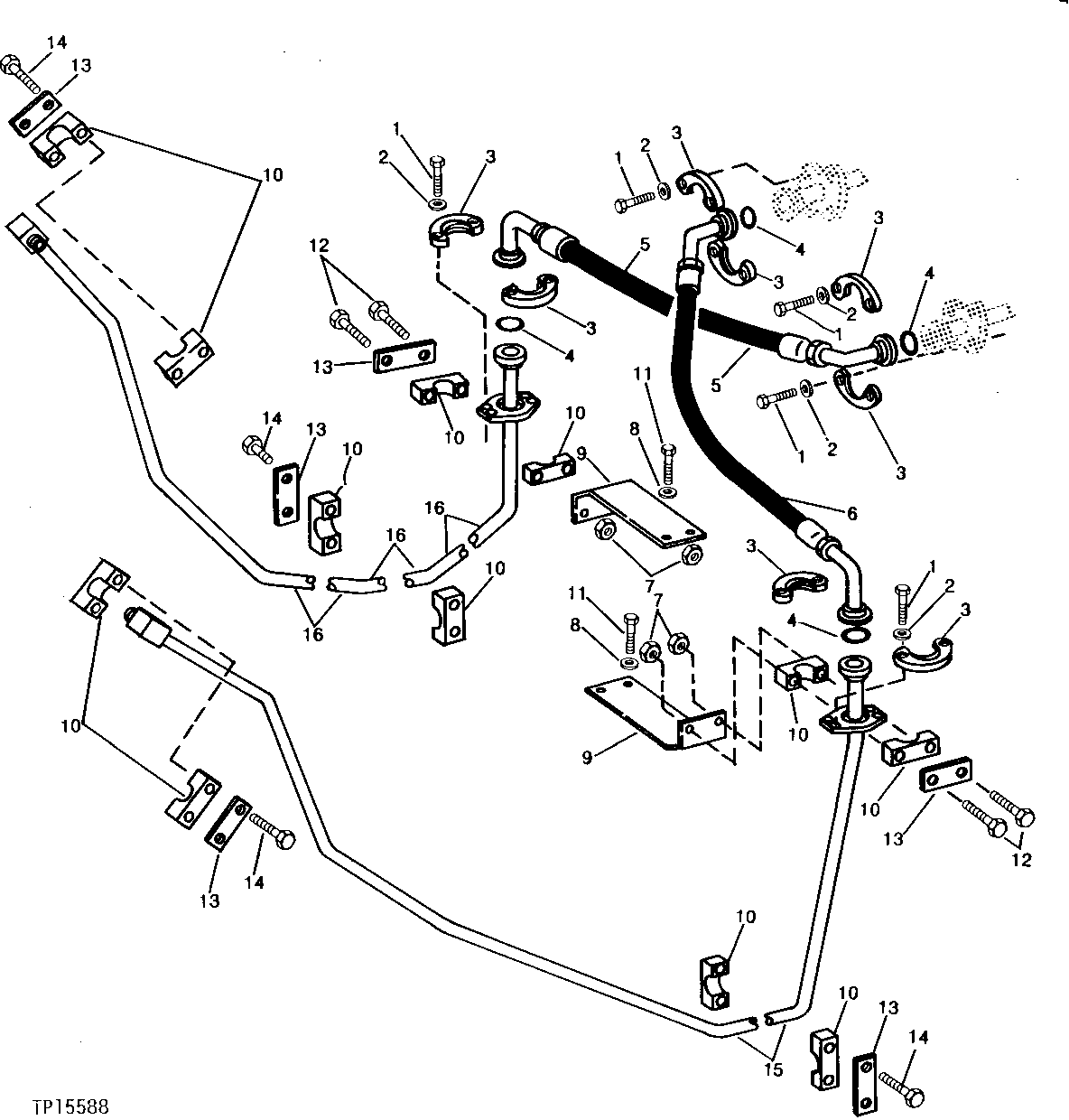

MAIN FRAME ARTICULATION HYDRAULICS ( - 543489)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3239	16	Cap Screw	3/8" X 1-1/4", (USE WITHOUT LOCK NUT)
2	12H304	16	Lock Washer	3/8"
3	H61354	8	Flange Fitting	-
4	U12037	4	O-Ring	-
5	AT53747	1	HYDRAULIC HOSE - FABRICATE	1" X 800 mm (31-1/2") X 1"
6	AT53748	1	Hydraulic Hose	1" X 800 mm (31-1/2") X 1"
7	T11234	4	Lock Nut	-
8	24H1305	4	Washer	13/32" X 13/16" X 0.065"
9	T83008	2	Support	-
10	T57359	12	Clamp	-
11	19H2676	4	Cap Screw	3/8" X 1"
12	19H1726	4	Cap Screw	3/8" X 2-1/4"
13	T57360	6	STRAP	-
14	19H3065	8	Cap Screw	3/8" X 2"
15	AT85341	1	Oil Line	L.H., REAR
16	AT85299	1	Oil Line	R.H., REAR

MAIN FRAME ARTICULATION HYDRAULICS ( - 543489)
