HYDRAULIC CONTROLLED REAR RIPPER HYDRAULICS (543490 - 549328)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26906	3	O-Ring	-
2	38H1095	2	Elbow Fitting	-
3	T77857	5	O-Ring	-
4	38H1161	1	Adapter Fitting	-
5	AT165782	1	Hydraulic Hose	13/16" X 5649 mm (222-1/2") X 13/16"
6	AT165781	1	Hydraulic Hose	13/16" X 6210 mm (244-1/2") X 13/16"
7	19H1726	1	Cap Screw	3/8" X 2-1/4"
8	24H1305	6	Washer	13/32" X 13/16" X 0.065"
9	U13055	2	CLAMP	-
10	38H1175	1	Adapter Fitting	-
11	R56751	1	O-Ring	-
12	38H1012	2	Elbow Fitting	-
13	T11234	3	Lock Nut	-
14	T147346	1	Bracket	REAR SERVICE HOUSING CROSSMEMBER
15	19H2633	2	Cap Screw	3/8" X 1-1/2"
16	H77698	1	Tie Band	-
17	-	2	Part 17	(NO. 364) ( N124440 IS NOT REQUIRED)

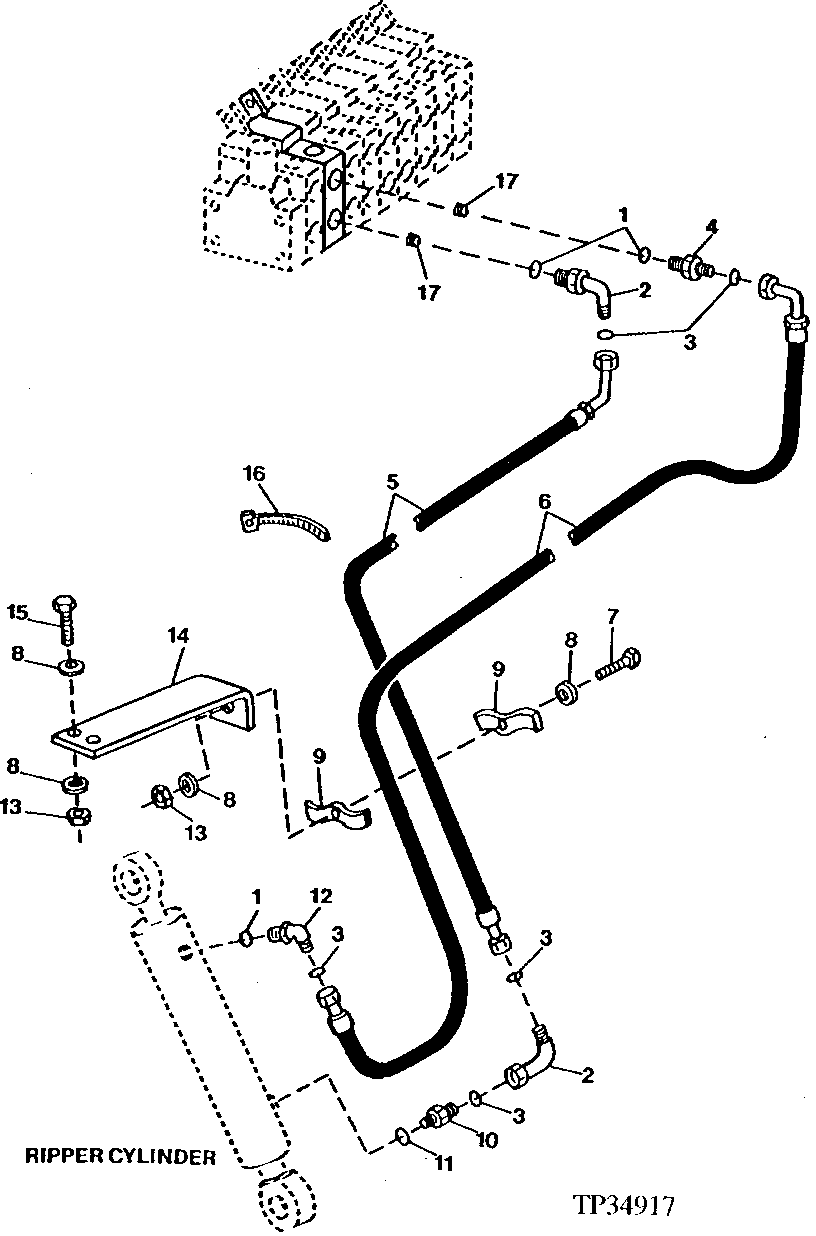

HYDRAULIC CONTROLLED REAR RIPPER HYDRAULICS (543490 - 549328)
