Открытый узел

FRONT WHEEL DRIVE JUNCTION BLOCK AND HYDRAULICS ( - 539487)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T78707	2	Nut	-
2	AT85342	1	Oil Line	-
3	AT85344	1	Oil Line	-
4	AT85365	1	Oil Line	-
5	T76938	2	O-Ring	-
6	19H3065	1	Cap Screw	3/8" X 2"
7	24H1308	2	Washer	13/32" X 1" X 0.134"
8	R26375	1	O-Ring	-
9	R39112	1	Fitting	-
10	AT85297	1	Oil Line	-
11	R29936	2	O-Ring	-
12	38H1037	2	Elbow Fitting	-
14	14H812	6	NUT	3/8"
17	19H1765	4	Cap Screw	3/8" X 1-3/4"
19	T83005	1	Junction Block	-
20	U12547	2	O-Ring	(SUB FOR (2) F3171R)
21	T77858	3	O-Ring	-
22	AT85343	1	Oil Line	-
23	38H1358	2	Tube Nut	(SUB FOR 38H1116)
24	19H1726	1	Cap Screw	3/8" X 2-1/4"
25	AT112153	1	Guard	-
13A	-	1	Part 13	( T83007 NO LONGER AVAILABLE), (SUB (2) T145575)
15A	24H1308	8	Washer	13/32" X 1" X 0.134"
16A	-	2	Part 16	(SUB FOR AT85295)
16B	T145575	2	Angle	-
18A	19H3239	4	Cap Screw	3/8" X 1-1/4"

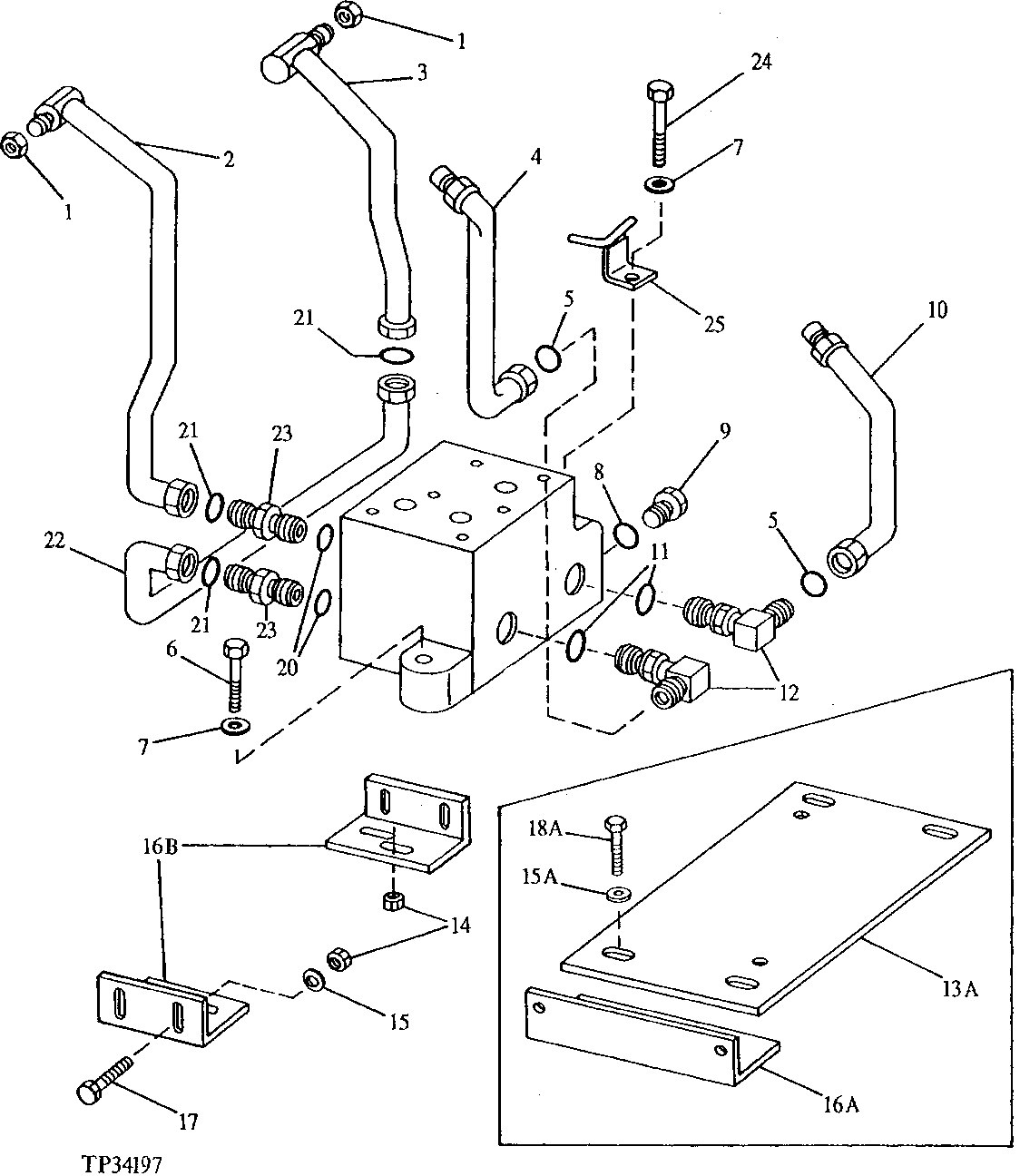

FRONT WHEEL DRIVE JUNCTION BLOCK AND HYDRAULICS ( - 539487)
