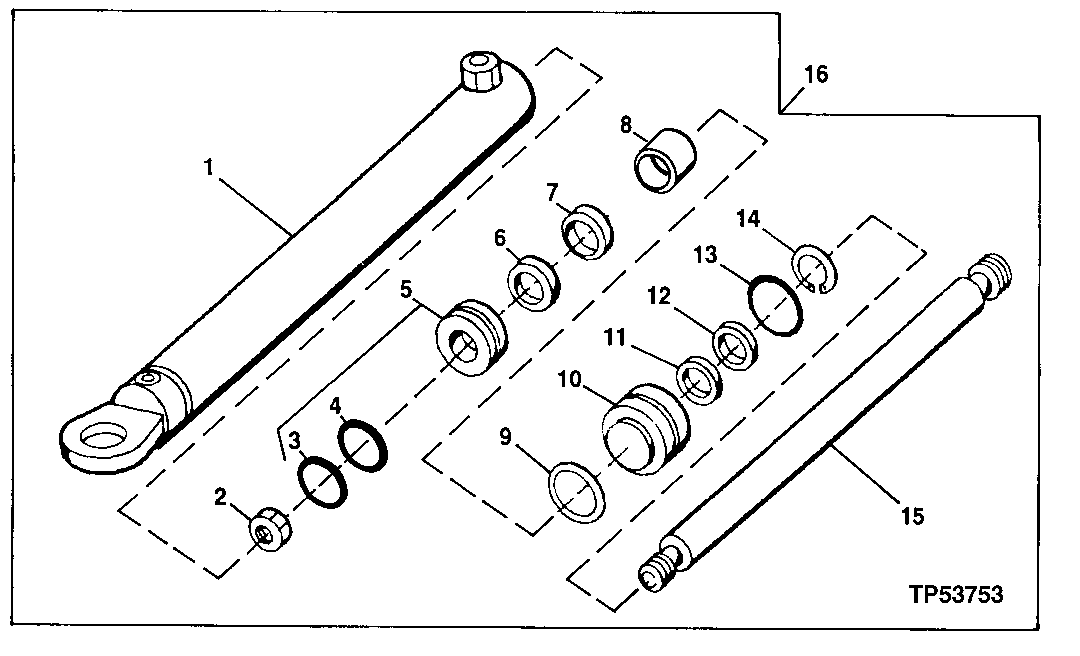

FRONT STEERING CYLINDER (670B, SERIAL NO. 554838-571647)

FRONT STEERING CYLINDER (670B, SERIAL NO. 554838-571647)

FRONT STEERING CYLINDER (670B, SERIAL NO. 554838-571647)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

FRONT STEERING CYLINDER (670B, SERIAL NO. 554838-571647)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH145159	1	Hydraulic Cylinder Barrel	-
2	H170535	1	Nut	-
3	R30200	1	O-Ring	(KIT <service-part>AH147951</service-part> SEAL KIT (56 X 32))
4	R92208	1	Packing	(KIT <service-part>AH147951</service-part> SEAL KIT (56 X 32))
5	AH140072	1	Piston	UNITIZED WITH WEAR RINGS
6	AH147976	1	Seal	(KIT <service-part>AH147951</service-part> SEAL KIT (56 X 32))
7	H154484	1	Wear Ring	(KIT <service-part>AH147951</service-part> SEAL KIT (56 X 32))
8	H155964	1	O-Ring	(KIT <service-part>AH147951</service-part> SEAL KIT (56 X 32)) (SUB FOR R90267)
9	R78393	1	Back-Up Ring	(KIT <service-part>AH147951</service-part> SEAL KIT (56 X 32))
10	-	1	Part 10	(KIT <service-part>AH153496</service-part> SEAL KIT (56 X 32)) (SUB H166661)( H154124 NLA)
10	H171332	1	Hydr. Cylinder Rod Guide	(KIT <service-part>AH161589</service-part> SEAL KIT (32MM))
10	-	1	Part 11	(KIT <service-part>AH161589</service-part> SEAL KIT (32MM)) (SUB H171332)( H166661 NLA)
11	H154514	1	Seal	(KIT <service-part>AH147951</service-part> SEAL KIT (56 X 32))
12	AH150452	1	Seal	(KIT <service-part>AH147951</service-part> SEAL KIT (56 X 32)) (SUB FOR H154483)
13	R88114	1	Snap Ring	-
14	N34349	1	Snap Ring	-
15	H228949	1	Rod	(SUB FOR H150956)
16	-	1	Part 18	( AH145158 NO LONGER AVAILABLE), (SUB AH171852)
