FRONT MOUNTED EQUIPMENT LINKAGE AND SUPPORT

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7781	4	Lubrication Fitting	Upper Links
1	JD7799	4	Lubrication Fitting	Boom Pivots
1	JD7781	8	Lubrication Fitting	-
2	24H1571	16	Washer	1-25/32" X 2-7/8" X 0.120"
3	-	2	Part 5	-
4	T216283	8	Bushing	SUB FOR T59506
5	AT302889	2	Link	SUB FOR AT106116
6	-	1	Part 8	-
7	AT106117	1	SCARIFIER BOOM	NLA
7	AT162731	1	Scarifier Boom	Convenience Assembly
8	19H2411	3	Cap Screw	3/4" X 2-1/2"
9	24M7353	23	Washer	20 X 34 X 3 mm, SUB FOR (23) R42660
10	T103467	1	Support	-
10	T147700	1	Bracket	-
11	14H1058	10	Nut	3/4"
12	K40014	8	Lock Nut	-
13	19H3136	4	Cap Screw	1/2" X 5-3/4", Use With Square Boss
13	19H3586	4	Cap Screw	1/2" X 4-1/4", Use With Round Boss
14	19H3027	10	Cap Screw	3/4" X 3-1/2"
15	U41528	8	Pin Fastener	-

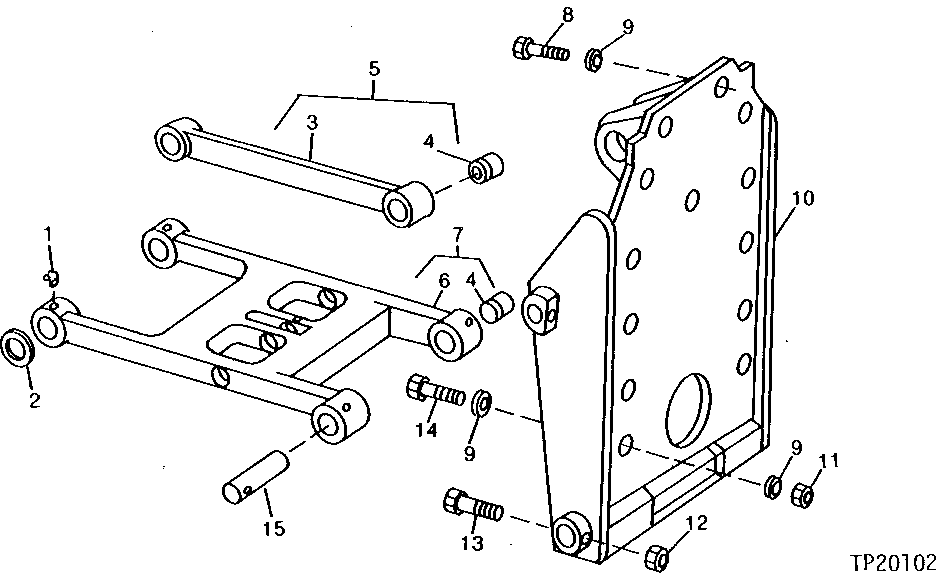

FRONT MOUNTED EQUIPMENT LINKAGE AND SUPPORT

Нет текстового описания
