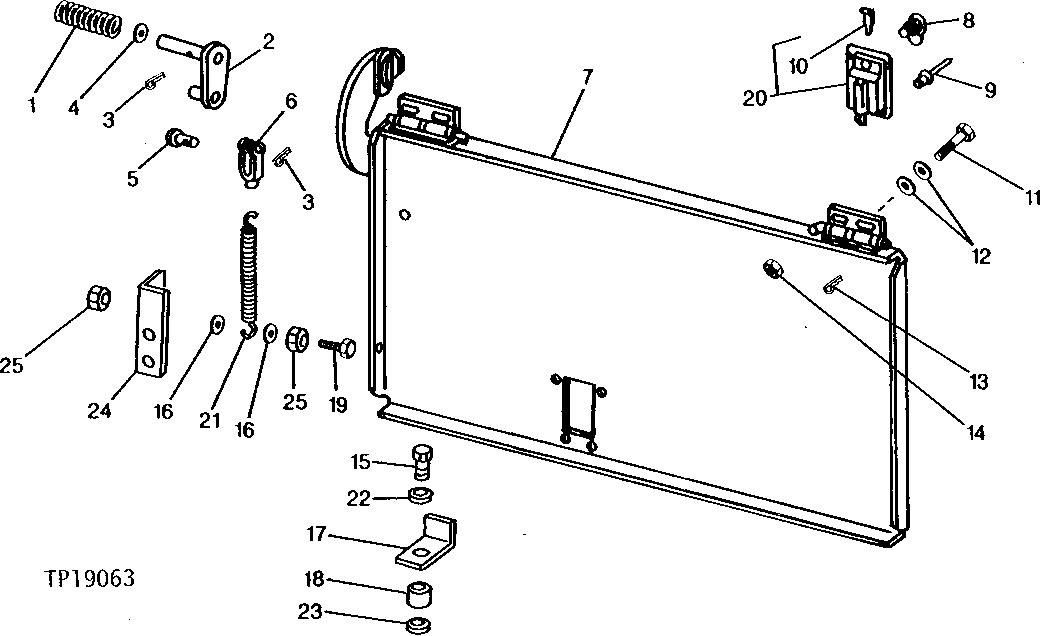

ENGINE SIDE SHIELDS ( - 539467)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T20303	2	SPRING	-
2	AT43945	2	LATCH	-
3	11M7059	4	Cotter Pin	3.200 X 20 mm
4	24H1322	2	Washer	29/64" X 13/16" X 0.065"
5	U11004	2	Pin Fastener	-
6	L299T	2	Yoke	-
7	AT84516	1	Shield	R.H.
7	AT84519	1	Shield	L.H.
8	AT55844	1	LOCK	-
9	H85233	4	Rivet	-
10	-	1	Part 11	SLIDE BOLT ( T63640 NO LONGER REQUIRED)
11	19H1648	4	Cap Screw	3/8" X 3/4"
12	24H1682	8	Washer	13/32" X 7/8" X 0.120"
13	11M7081	2	Cotter Pin	2.500 X 20 mm
14	14H1076	4	Nut	3/8"
15	19H2710	2	Cap Screw	5/8" X 1-3/4"
16	24H1307	4	Washer	13/32" X 1" X 1/16"
17	T103392	2	Angle	-
18	28H3414	2	Spacer	0.742" X 1.050" X 1"
19	03H1658	2	Bolt	3/8" X 2-1/4"
20	AT55843	1	HANDLE	-
21	T71298	2	TORSION SPRING	-
22	24M7338	2	Washer	17 X 30 X 3 mm
23	24M7338	1	Washer	17 X 30 X 3 mm
24	T130023	1	Angle	(SUB FOR T107334)
25	H129201	2	Lock Nut	9.525 mm (3/8"), (SUB FOR T32552 OR 14H812)
