DUAL PURPOSE RIPPER/SCARIFIER FRAME AND LINKAGE ( - 549628)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT46148	1	FRAME	-
2	T151797	16	Washer	(SUB FOR T134960)
3	19H2411	16	Cap Screw	3/4" X 2-1/2"
4	T83426	4	Washer	(SUB FOR T107377, THIS APPLICATION ) (SUB FOR T17776)
5	19H3621	4	Screw	3/4" X 2-1/4"
6	T162396	8	Lubrication Fitting	(SUB FOR JD7798)1/8"
7	19H2104	6	Cap Screw	3/8" X 5"
8	AT43210	2	LINK	UPPER
9	T11234	11	Lock Nut	-
10	T44315	4	Pin	-
11	AT43211	1	LINK	LOWER
12	AT158157	1	Scarifier Attachment	CONVENIENCE ASSEMBLY, (RIPPER / SCARIFIER)
13	19H3445	5	Cap Screw	3/8" X 3-3/4"
14	T44314	4	Pin	-

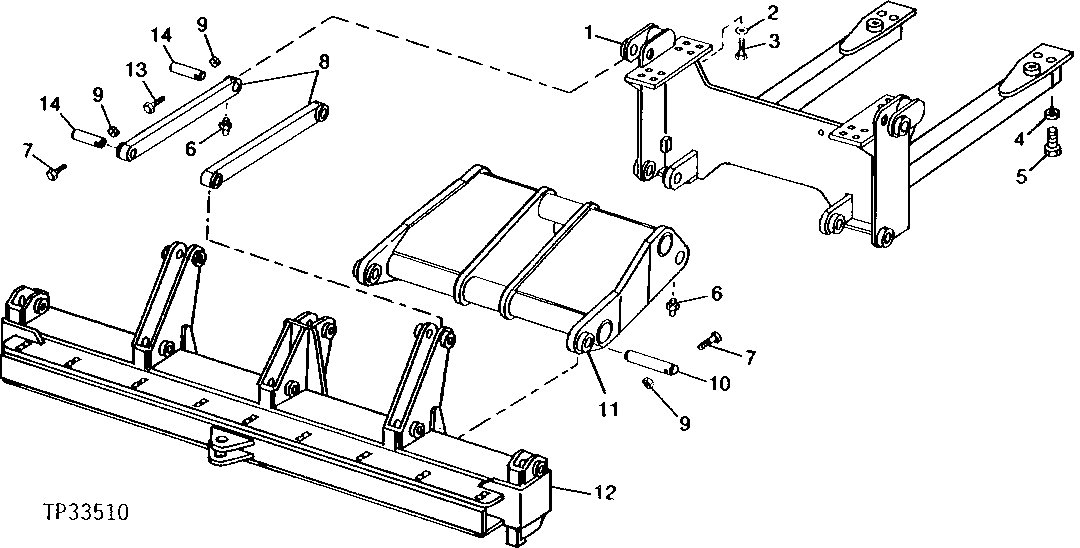

DUAL PURPOSE RIPPER/SCARIFIER FRAME AND LINKAGE ( - 549628)
