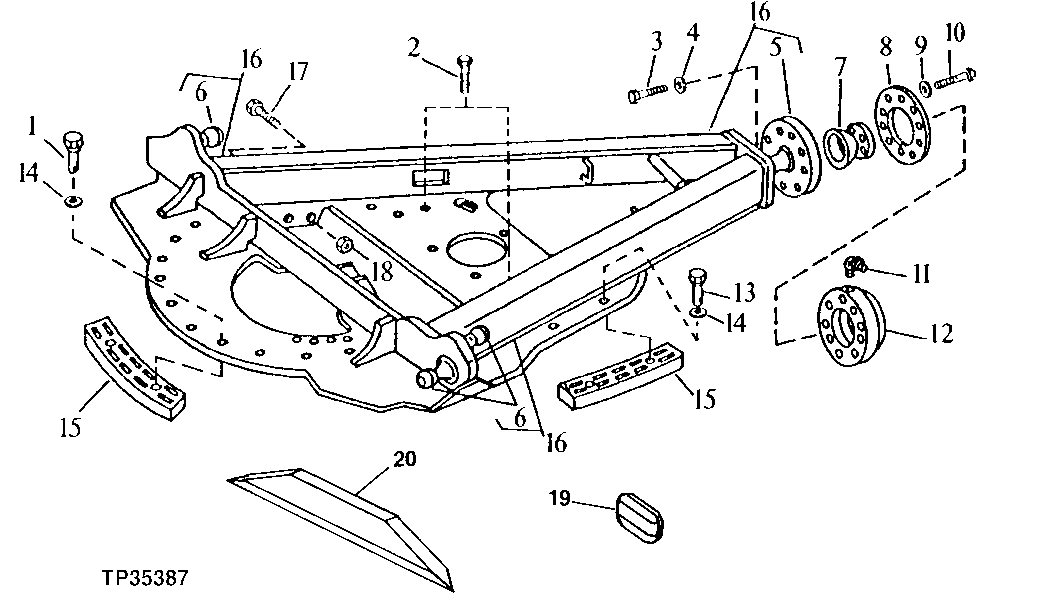

DRAFT FRAME (530594 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R69629	6	Cap Screw	-
2	19H2368	2	Cap Screw	3/4" X 3/4"
3	19H2641	10	Cap Screw	5/8" X 3-1/4"
4	12H294	10	Lock Washer	5/8"
5	AT57612	1	Ball	-
6	T59974	3	Ball	LIFT AND SIDE SHIFT DRAFT FRAME
7	T42241	1	Retainer	-
8	T42243	1	Washer	-
9	N231749	6	Washer	SUB FOR T33089
10	19H2728	6	Cap Screw	3/4" X 3"
11	JD7799	1	Lubrication Fitting	-
12	T42242	1	Retainer	-
13	T33372	12	Bolt	-
14	R57696	18	Washer	-
15	T418899	9	Insert	STANDARD DUTY, SUB FOR T121873 AND T141733
15	T184082	9	Insert	HEAVY DUTY, SUB FOR T163749
16	-	1	Part 17	CONVENIENCE ASSEMBLY ( AT304374 NO LONGER AVAILABLE), (SUB FOR AT168324 ) (SUB AT304373, AT304374, 19H3136, (2) 24M7240 AND (2) M40509)
16	-	1	Part 18	(SUB AT305363)CONVENIENCE ASSEMBLY ( AT304374 NO LONGER AVAILABLE)
16	-	1	Part 19	( AT305363 NLA), CONVENIENCE ASSEMBLY (GRAY IN COLOR)
17	19H2913	12	Cap Screw	3/4" X 2-3/4", (JACK SCREWS)
18	14H793	12	Nut	3/4"
19	T154206	1	Shaft Key	NOTE: FOR USE WITH LATEST DESIGN OF CIRCLE DRIVE GEARBOX, 3 POINT MOUNTING.
20	T154205	1	Rail	NOTE: FOR USE WITH LATEST DESIGN OF CIRCLE DRIVE GEARBOX, 3 POINT MOUNTING.
