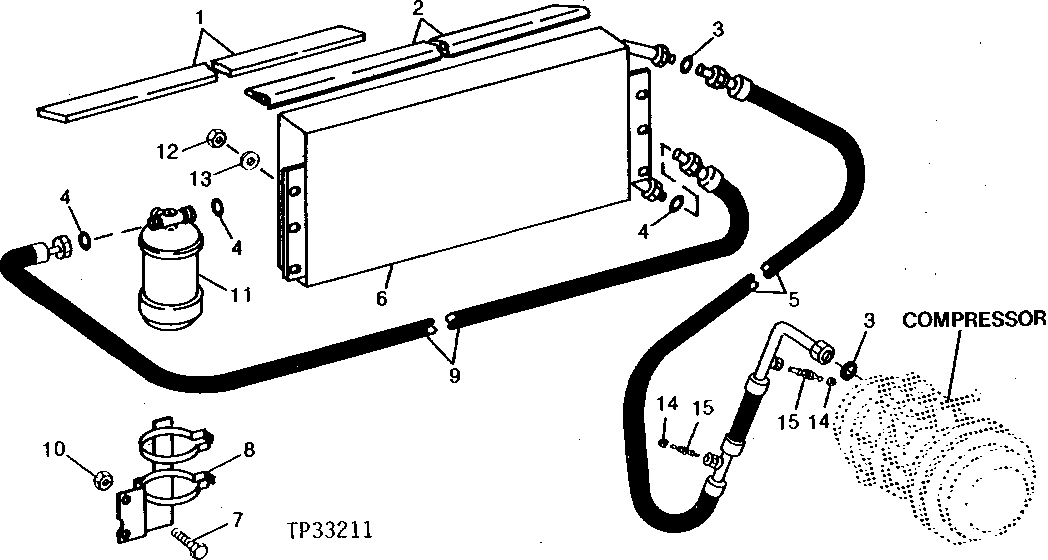

CONDENSER AND RECEIVER DRYER HOSES ( - 543489)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(MAKE FROM T66246 BULK MATERIAL, CUT TO LENGTH)
2	-	1	Part 2	(MAKE FROM T71784 BULK MATERIAL, CUT TO LENGTH)
3	P51212	2	O-Ring	-
4	R10093	3	O-Ring	-
5	AT151648	1	Hose	(SUB FOR AT106392)
6	AT90026	1	Vapor Condenser	-
7	19H2633	2	Cap Screw	3/8" X 1-1/2", (NOT USED THIS APPLICATION)
8	-	1	Part 8	(SEE COMPRESSOR BRACKET MOUNTING)
9	AT151649	1	Refrigerant Hose	5/8" X 949 mm (37-1/2") X 5/8", (SUB FOR AT135323)
10	14H812	2	NUT	3/8", (NOT USED THIS APPLICATION)
11	AT162848	1	Receiver-Dryer	(SUB FOR AT63170 AND AT125596 OR AT151981)
12	T11234	4	Lock Nut	-
13	24H1307	4	Washer	13/32" X 1" X 1/16"
14	R60172	2	Nut	-
15	R60170	2	Valve	-

CONDENSER AND RECEIVER DRYER HOSES ( - 543489)

Нет текстового описания
