Compressor Mounting Brackets (R134A Refrigerant) (543490 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7970	3	Screw	M8 X 100
2	AT163387	1	Bracket	-
3	14H812	2	NUT	3/8"
4	24M7239	3	Washer	10.700 X 21 X 2.500 mm
5	T148215	1	Adjusting Strap	-
6	19M8568	1	Cap Screw	M10 X 120
7	T148113	1	Retainer	-
8	19M7572	1	Cap Screw	M10 X 45
9	24H1304	1	WASHER	13/32" X 23/32" X 0.120"
10	19H3065	1	Cap Screw	3/8" X 2"
11	14M7298	3	Flange Nut	M8
12	H77683	1	V-Belt	-
13	19M8037	1	Cap Screw	M12 X 180
14	24M7240	1	Washer	13 X 25 X 3 mm
15	19H2993	1	Cap Screw	1/2" X 1-1/2"
16	24H1625	1	Washer	17/32" X 1" X 0.120"
17	AT167100	1	Support	-
18	24H1360	1	Washer	5/8" X 1-15/32" X 0.105"
19	19H2353	1	Cap Screw	9/16" X 1"
20	19H2815	2	Cap Screw	3/8" X 2-1/4"
21	E73055	1	SPACER	-
22	14M7299	1	Flange Nut	M12
23	R122468	1	Bracket	(SUB FOR R120091)
24	24H1368	1	Washer	21/32" X 1-5/16" X 0.090"
25	19H2588	1	Cap Screw	5/8" X 1-7/8"

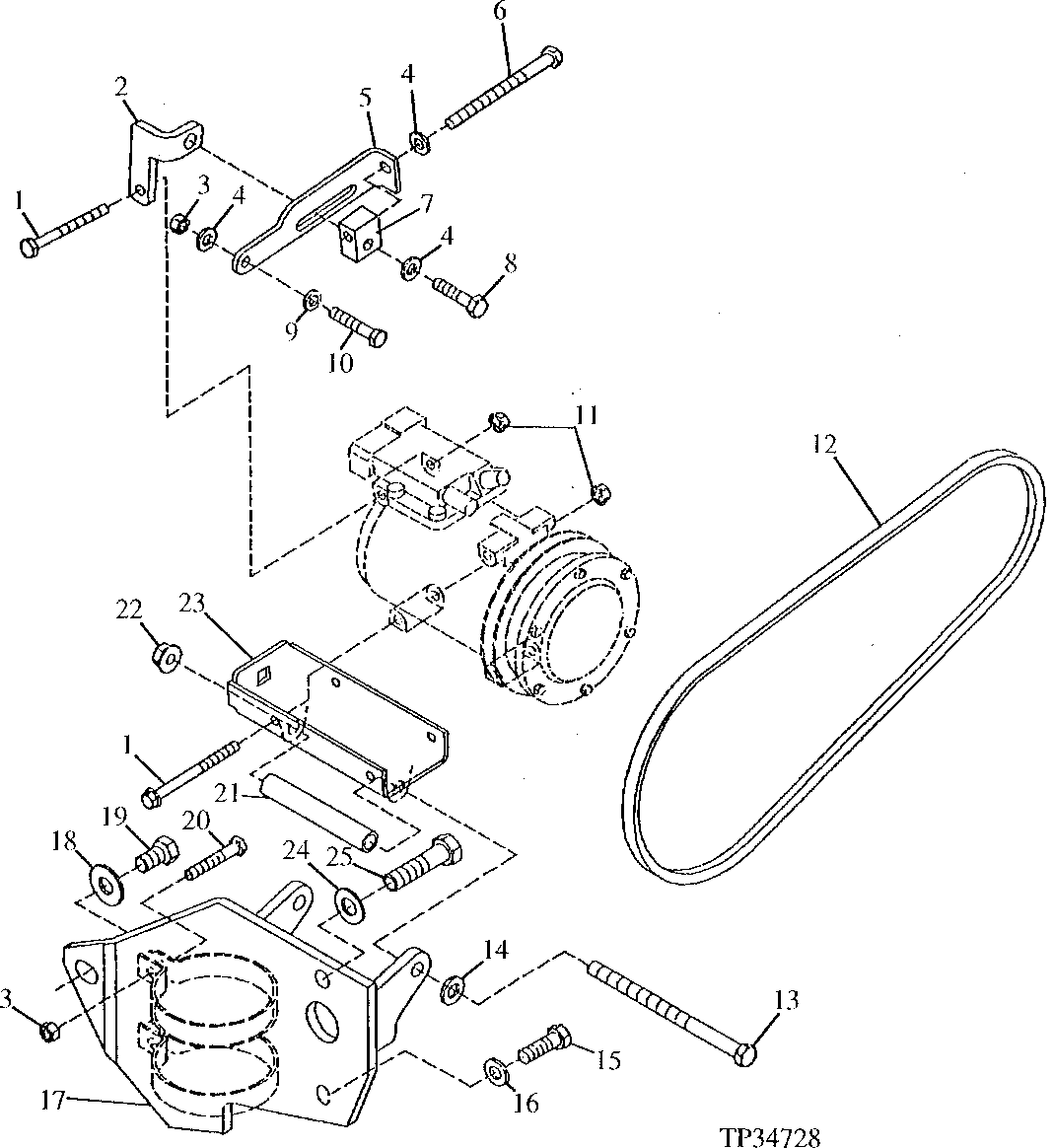

Compressor Mounting Brackets (R134A Refrigerant) (543490 - )
