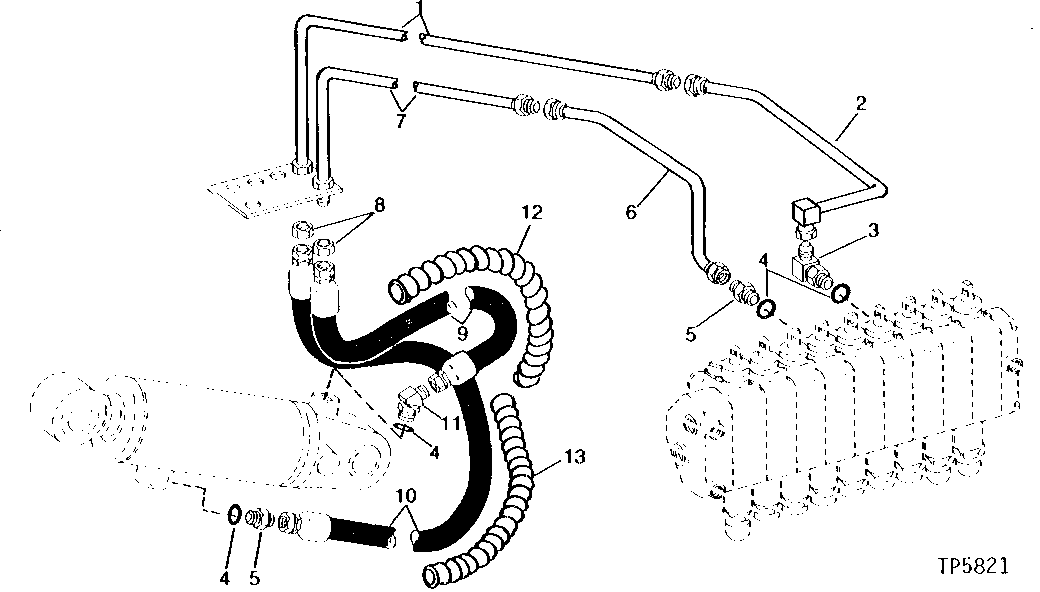

WHEEL LEAN VALVE HYDRAULICS (SERIAL NO. -505648) [01K01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	MAIN FRAME ( AT47445 NO LONGER AVAILABLE FOR SERVICE)
2	AT45473	1	LINE	UPPER WHEEL LEAN, CONSOLE
3	AT32332	1	Elbow Fitting	90°
4	R26375	4	O-Ring	-
5	R27237	2	Fitting	-
6	AT45474	1	TUBE	LOWER WHEEL LEAN, CONSOLE
7	AT47449	1	LINE	MAIN FRAME
8	14H904	2	Nut	3/4"
9	AT45487	1	HYDRAULIC HOSE - FABRICATE	693 MM LONG (3/4" X 27-1/4")
10	AT45486	1	HYDRAULIC HOSE - FABRICATE	1 138 MM LONG (3/4" X 44-3/4")
11	AT35599	1	Elbow Fitting	45°
12	T74291	1	GUARD	-
13	T46119	1	GUARD	-

WHEEL LEAN VALVE HYDRAULICS (SERIAL NO. -505648) [01K01]

Нет текстового описания
