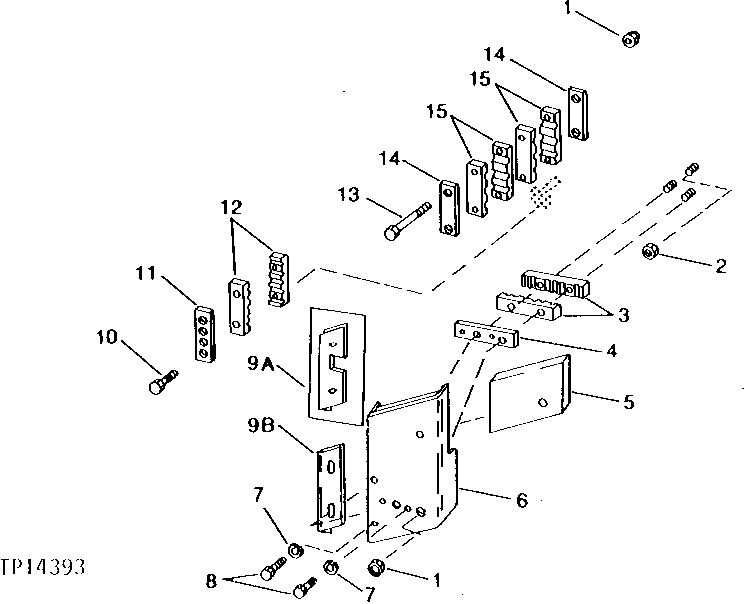

RIGHT-HAND MAIN FRAME TUBE COVERS AND CLAMPS [03D09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T11234	3	Lock Nut	-
2	U13184	1	Lock Nut	-
3	T46838	1	CLAMP	-
4	T46837	1	STRAP	-
5	T60930	1	ISOLATOR	-
6	AT58405	1	COVER	FRONT TUBE
7	24H1287	4	Washer	9/32" X 5/8" X 0.065"
8	19H2479	4	Cap Screw	1/4" X 3/8"
10	19H1726	4	Cap Screw	3/8" X 2-1/4"
11	T46126	2	STRAP	-
12	T43364	4	CLAMP	-
13	19H2104	2	Cap Screw	3/8" X 5"
14	T46842	2	STRAP	-
15	T46841	4	CLAMP	-
9A	AT58409	1	COVER	REAR TUBE
9B	AT82974	1	COVER	-

RIGHT-HAND MAIN FRAME TUBE COVERS AND CLAMPS [03D09]

Нет текстового описания
