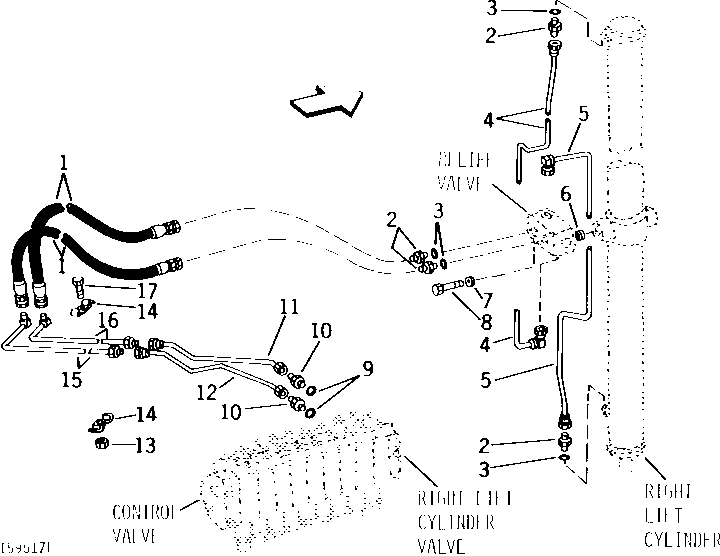

RIGHT-HAND LIFT CYLINDER HYDRAULICS [03H17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT48433	2	Hydraulic Hose	838 MM LONG (9/16" X 33")
2	R27212	4	Fitting	-
3	R26448	4	O-Ring	-
4	AT45509	1	OIL LINE	UPPER LIFT CYLINDER, R.H.
5	AT45510	1	OIL LINE	LOWER LIFT CYLINDER, R.H.
6	24H1884	1	Washer	13/32" X 13/16" X 0.120"
7	24H1305	1	Washer	13/32" X 13/16" X 0.065"
8	19H3031	1	Cap Screw	3/8" X 2-1/2"
9	R26375	2	O-Ring	-
10	R36426	2	Fitting	-
11	AT45477	1	LINE	LIFT CYLINDER, CONSOLE, R.H.
12	AT45478	1	LINE	LIFT CYLINDER, CONSOLE, R.H.
13	T11234	1	Lock Nut	-
14	U13055	2	CLAMP	-
15	-	1	Part 15	MAIN FRAME LIFT, R.H. ( AT57545 NO LONGER AVAILABLE FOR SERVICE)
16	AT57546	1	OIL LINE	MAIN FRAME LIFT, R.H.
17	19H3239	1	Cap Screw	3/8" X 1-1/4"

RIGHT-HAND LIFT CYLINDER HYDRAULICS [03H17]
