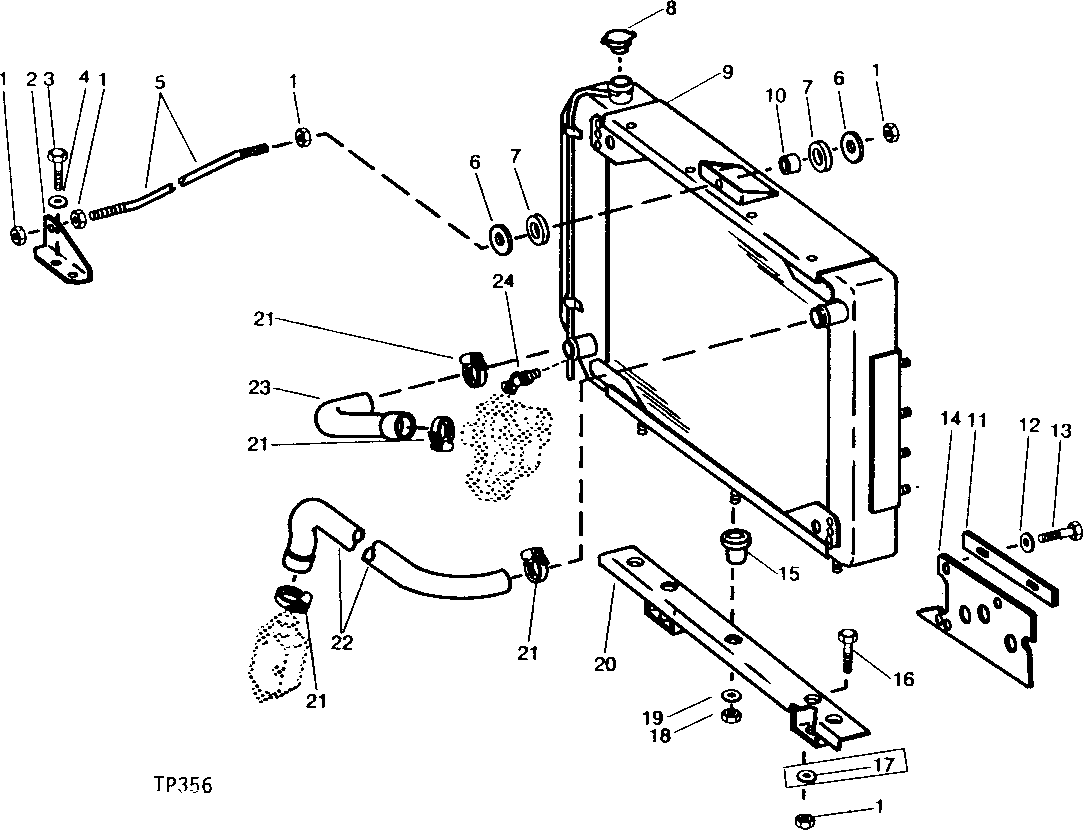

RADIATOR, RADIATOR HOSES AND RADIATOR BAFFLES [01I01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H32811	6	Lock Nut	(SUB FOR U14502)
2	T45752	1	BRACKET	-
3	19H1648	2	Cap Screw	3/8" X 3/4"
4	12H304	2	Lock Washer	3/8"
5	T81169	1	ROD	(SUB FOR T45758)
6	24H1204	2	WASHER	9/16" X 1-15/32" X 0.075"
7	U45315	2	WASHER	-
8	AT165587	1	FILLER CAP	(SUB FOR AR27868)
9	-	1	Part 9	(SUB AT64739 IF AVAILABLE, AT71241 AND AT64738)
9	AT64737	1	RADIATOR	(SUB AT71241)
9	AT71241	1	RADIATOR	(PROTECTION PACKAGE, SEE GROUP 1921)
10	T47250	1	Spacer	-
11	T60666	1	STRAP	R.H.
11	T60666	1	STRAP	(SUB FOR T60667) L.H.
12	24H1287	4	Washer	9/32" X 5/8" X 0.065"
13	19H1919	4	Cap Screw	1/4" X 5/8"
14	-	1	Part 17	LOWER, R.H. (SUB FOR T60664) ( T78411 NO LONGER AVAILABLE FOR SERVICE)
14	T60665	1	BARRIER	LOWER, L.H.
15	AT116162	3	Isolator	(SUB FOR AT64733)
16	19H2735	2	Cap Screw	1/2" X 2"
17	24H1351	2	Washer	9/16" X 1-1/2" X 0.164"
18	U13184	3	Lock Nut	-
19	24M7178	3	Washer	10.500 X 30 X 2.500 MM
20	AT58054	1	PLATE	(SUB AT64739 IF AVAILABLE AND AT64738)
20	AT64738	1	PLATE	-
21	AR21999	4	Hose Clamp	(SUB FOR AR21840)
22	T45766	1	RADIATOR HOSE	UPPER INLET
23	T60668	1	RADIATOR HOSE	LOWER OUTLET
24	AT13740	1	Drain Valve	-

RADIATOR, RADIATOR HOSES AND RADIATOR BAFFLES [01I01]
