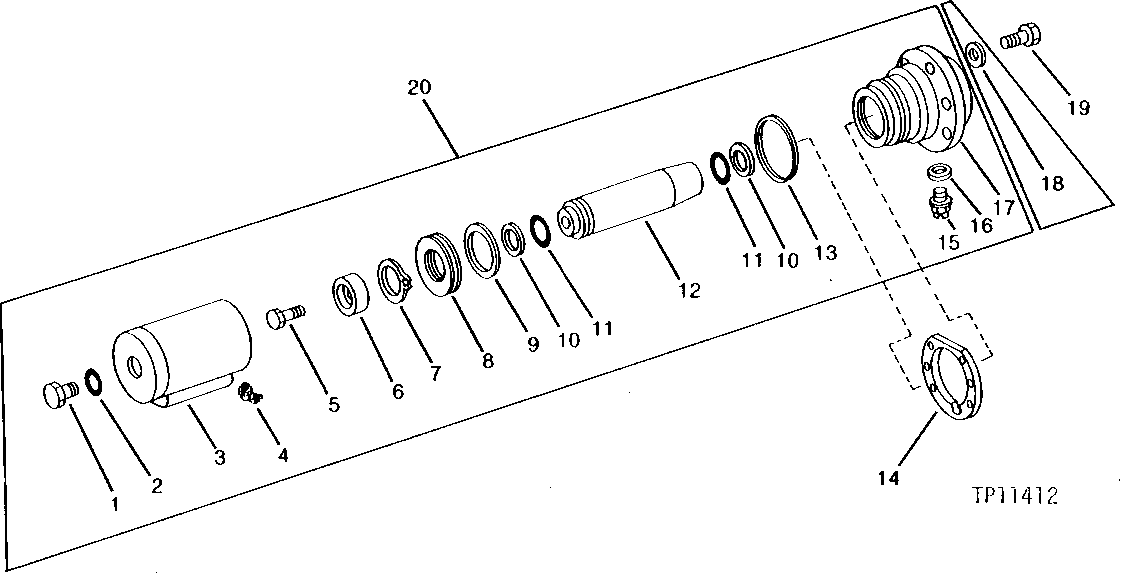

LIFT ARM LOCKING PIN (SERIAL NO. -402698) [03G12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L32704	1	Threaded Nipple	(SUB FOR T52662, THIS APPLICATION) (USED WITH 1-1/16" BARREL PORT)
2	U12547	1	O-Ring	(SUB FOR F3171R)
3	T60257	1	HYDRAULIC CYLINDER BARREL	-
4	JD7788	1	Lubrication Fitting	(SUB FOR JD7797) 45°, 1/4"
5	19H2676	1	Cap Screw	3/8" X 1" HS, SAE 8
6	-	1	Part 6	( T61028 NO LONGER AVAILABLE)
7	E52817	1	Snap Ring	(SUB FOR U42775)
8	T42600	1	PISTON	-
9	T42599	1	RING	-
10	T42597	2	BACK-UP RING	-
11	U42111	2	O-Ring	-
12	T143175	1	PIN	(SUB FOR T42593)
13	T61027	1	Washer	-
14	T60260	2	Shim	0.70 MM (.030")
15	AT303600	1	Switch	(SUB FOR AH64759, THIS APPLICATION)
16	T42598	1	Shim	0.50 MM (.020")
16	T70438	1	Shim	0.18 MM (.007")
17	T60258	1	HOUSING	-
18	T24510	6	Washer	-
19	R82175	6	Cap Screw	(SUB FOR R81161)
20	-	1	Part 21	(AT57817 NO LONGER AVAILABLE) (SUB AT166682, 38H1009 AND 38H1309)

LIFT ARM LOCKING PIN (SERIAL NO. -402698) [03G12]
