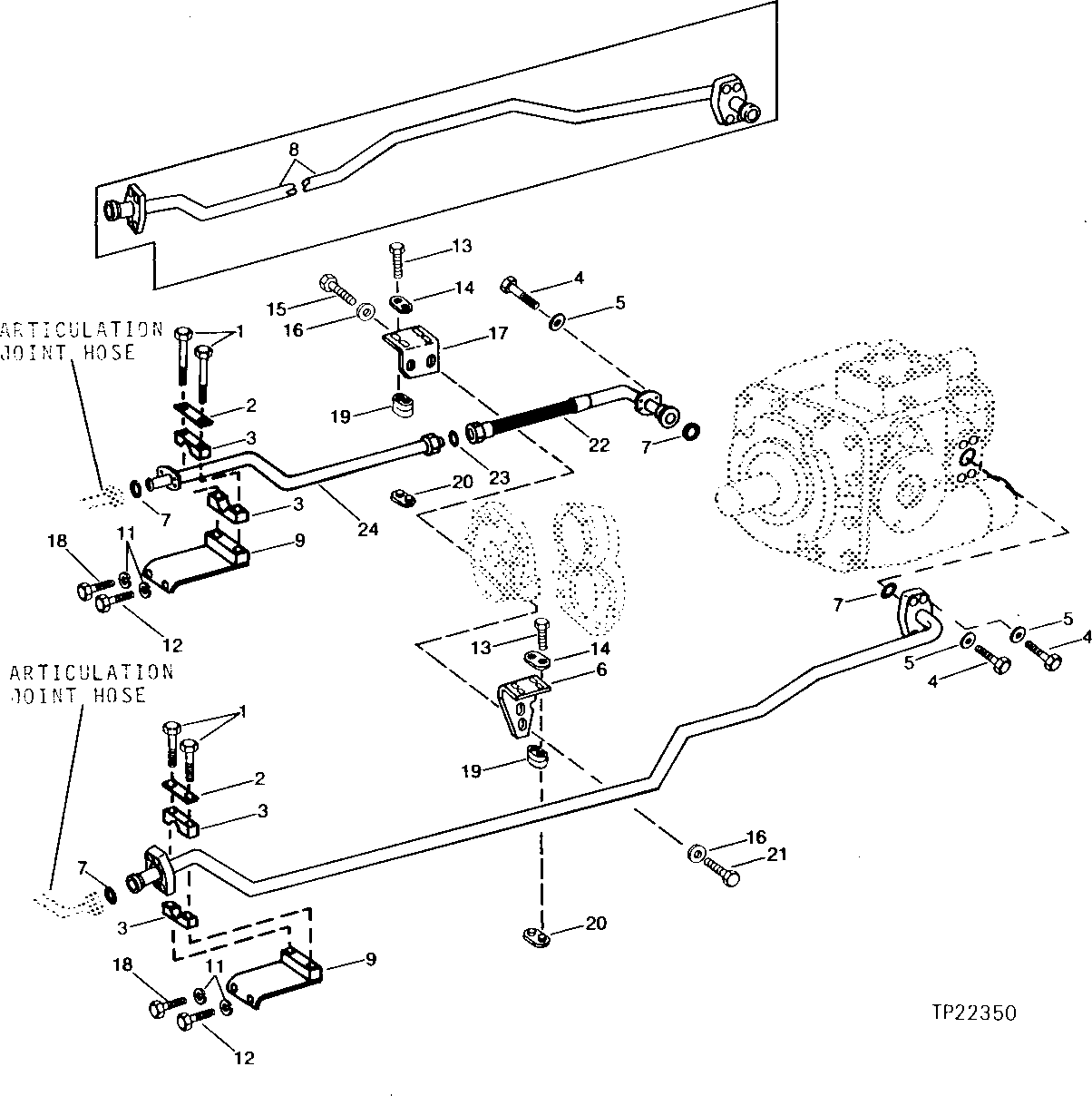

HIGH SPEED HFWD PRESSURE LINES AND BRACKETS (672A) [03E12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1726	4	Cap Screw	3/8" X 2-1/4", (SUB FOR 19H1819, THIS APPLICATION)
2	T57360	2	STRAP	-
3	T57359	4	Clamp	-
4	19H1740	8	Cap Screw	7/16" X 1-3/4"
5	12H293	8	Lock Washer	7/16"
6	T77428	1	BRACKET	-
7	T78313	4	O-Ring	(SUB FOR H61355)
8	AT76017	1	Oil Line	(SUB AT112503, AT112524 AND T76938)
9	AT58127	2	SUPPORT	-
10	AT76018	1	OIL LINE	L.H.
11	24H1305	4	Washer	13/32" X 13/16" X 0.065"
12	19H3239	2	Cap Screw	3/8" X 1-1/4"
13	19H3434	8	Cap Screw	1/4" X 2"
14	T71303	4	STRAP	-
15	19H2472	2	Cap Screw	1/2" X 1"
16	24H1111	4	Washer	17/32" X 1-1/16" X 0.090"
17	T77429	1	BRACKET	-
18	19H2633	2	Cap Screw	3/8" X 1-1/2"
19	H114432	8	Clamp	(SUB FOR T104596)
20	T76797	4	Plate	-
21	19H2993	2	Cap Screw	1/2" X 1-1/2"
22	AT112524	1	HYDRAULIC HOSE - FABRICATE	1" X 546 MM (21-1/2") X 1-7/16"
23	T76938	1	O-Ring	-
24	AT112503	1	Oil Line	-

HIGH SPEED HFWD PRESSURE LINES AND BRACKETS (672A) [03E12]
