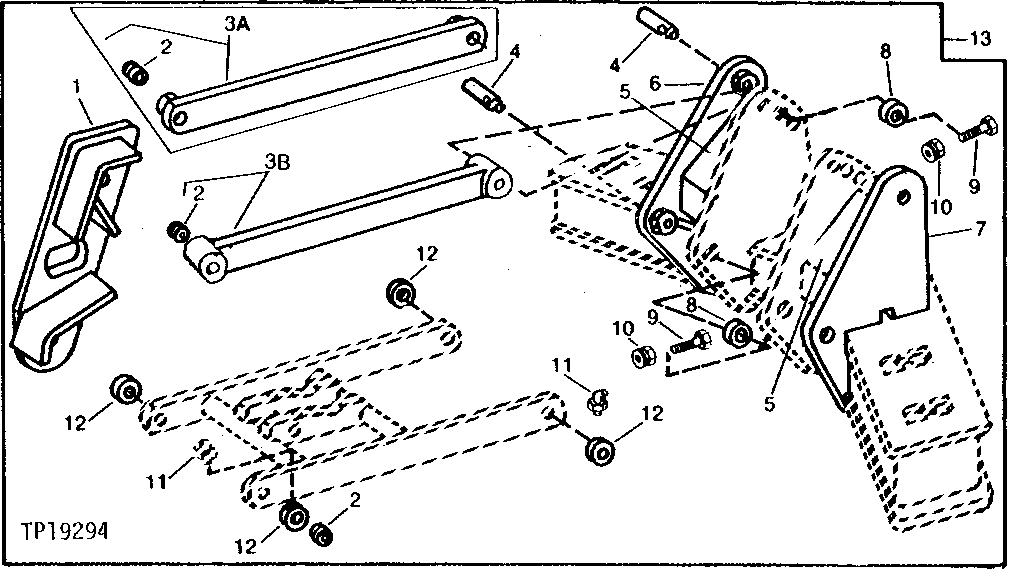

HEAVY-DUTY CONVERSION SCARIFIER [03I17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT65483	1	BASE	LEFT, (SUB FOR AT57322)
1	AT65482	1	BASE	RIGHT, (SUB FOR AT57321) (NOT ILLUSTRATED)
2	T216283	8	Bushing	(SUB FOR T59506)
4	U41528	8	Pin Fastener	-
5	-	2	Part 7	SCARIFIER MAST, (SUB AT57310)
6	-	1	Part 8	OUTER LEFT, (SUB AT57310)
7	-	1	Part 9	OUTER RIGHT, (SUB AT57310)
8	-	4	Part 10	INNER MAST PLATE, (SUB AT57310)
9	19H3586	8	Cap Screw	1/2" X 4-1/4"
10	K40014	8	Lock Nut	1/2", (SUB FOR BP12214, THIS APPLICATION)
11	JD7781	8	Lubrication Fitting	90°, 1/8"
12	-	4	Part 14	LOWER LINKAGE, (SUB AT57310)
13	AT57310	1	TOOTH	HEAVY DUTY CONVERSION (ALSO INCLUDES JD7789 AND (2) T60734)
3A	AT57319	2	ARM	(SUB AT106116) UPPER
3B	AT106116	2	LINK	-

HEAVY-DUTY CONVERSION SCARIFIER [03I17]
