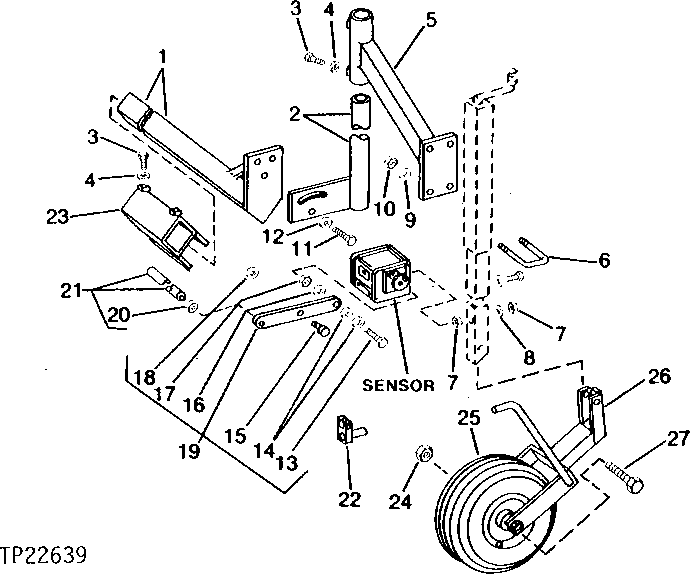

GRADE HEIGHT JACK ARM ASSEMBLY (AUTOMATIC BLADE CONTROL SYSTEM) [03J20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT55236	1	SUPPORT	-
2	AT55237	1	POST	-
3	22H769	4	SET SCREW	1/2" X 1-3/4"
4	14H1040	4	Nut	1/2"
5	AT55235	1	ARM	-
6	T57301	2	BOLT	-
7	14H865	2	Nut	1/2"
8	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
9	12H304	4	Lock Washer	3/8"
10	14H812	4	NUT	3/8"
11	19H2472	2	Cap Screw	1/2" X 1"
12	T20168	2	Washer	-
13	19H1849	1	Cap Screw	5/16" X 1-1/4"
14	24H1296	4	Washer	11/32" X 1-3/8" X 0.134"
15	T57482	1	BOLT	-
16	12H303	1	Lock Washer	5/16"
17	14H785	1	Nut	5/16"
18	T57483	1	O-RING	-
19	AT54215	1	ARM	-
20	14H611	1	Nut	5/16"
21	AT54214	1	BAR	229 MM (9") LONG (FOR WHEEL FOLLOWER)
21	AT55362	1	BAR	305 MM (12") LONG (FOR STRING LINE)
22	AT55238	1	PLATE	-
23	AT55234	1	CLAMP	-
24	U44915	1	Lock Nut	-
25	AT55233	1	WHEEL	-
26	AT55232	1	SUPPORT	-
27	19H3340	1	Cap Screw	5/8" X 5-1/2"

GRADE HEIGHT JACK ARM ASSEMBLY (AUTOMATIC BLADE CONTROL SYSTEM) [03J20]
