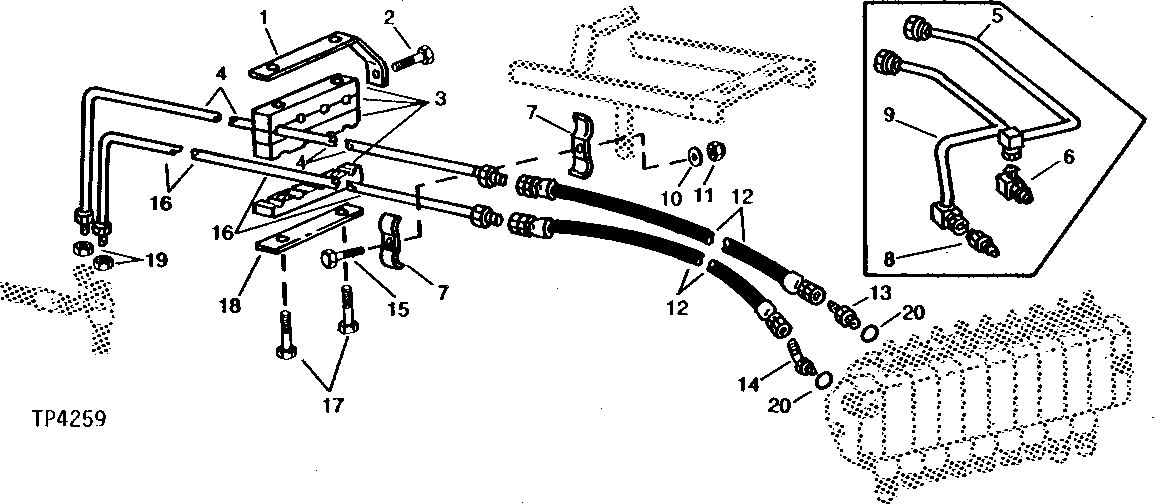

FRONT-MOUNTED EQUIPMENT UPPER HYDRAULICS [03J08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T60836	1	PLATE	-
2	19H2633	1	Cap Screw	3/8" X 1-1/2"
3	U42364	4	CLAMP	-
4	-	1	Part 4	MAIN FRAME ( AT47445 NO LONGER AVAILABLE FOR SERVICE)
5	AT54270	1	Hydraulic Hose	UPPER SCARIFIER, CONSOLE
6	AT32332	1	Elbow Fitting	90°
7	U13055	2	CLAMP	-
8	R27237	1	Fitting	-
9	AT45464	1	TUBE	LOWER SCARIFIER, CONSOLE, (SUB AT54270)
10	24H1305	2	Washer	13/32" X 13/16" X 0.065"
11	T11234	1	Lock Nut	MAIN FRAME
12	AT54270	2	Hydraulic Hose	3/4" X 381 MM (15" LONG)
13	R27237	2	Fitting	-
14	AT35599	1	Elbow Fitting	45°
15	19H2633	1	Cap Screw	-
16	AT47449	1	LINE	-
17	19H3404	2	Cap Screw	3/8" X 4"
18	U42363	1	STRAP	-
19	14H904	2	Nut	3/4"
20	R26375	2	O-Ring	-

FRONT-MOUNTED EQUIPMENT UPPER HYDRAULICS [03J08]
