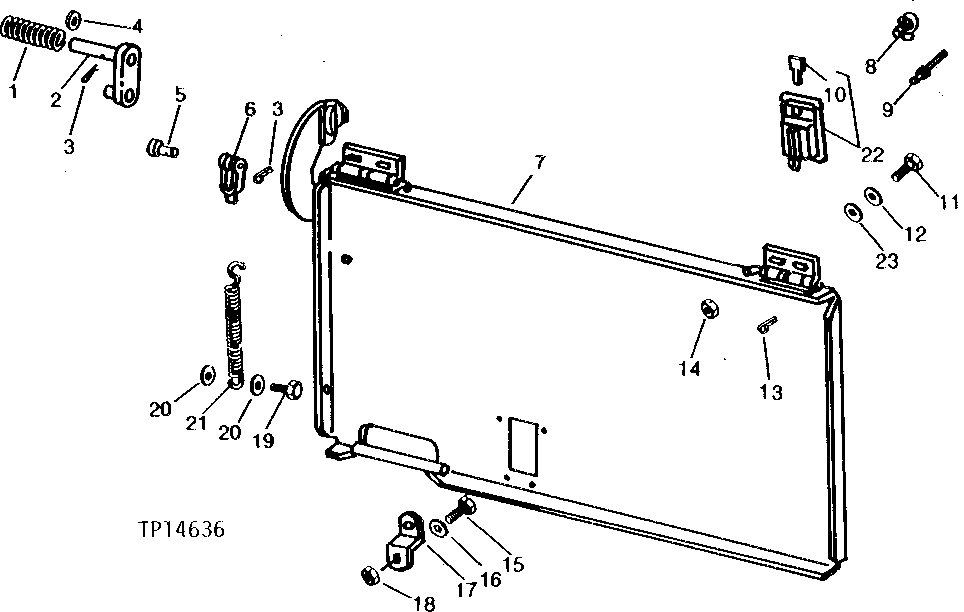

ENGINE SIDE SHIELDS (SERIAL NO. 007621- ) [02K08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T20303	2	SPRING	-
2	AT43945	2	LATCH	-
3	11M7059	4	Cotter Pin	3.200 X 20 MM
4	24H1322	2	Washer	29/64" X 13/16" X 0.065"
5	U11004	2	Pin Fastener	-
6	L299T	2	Yoke	-
7	AT80511	1	SHIELD	RIGHT, (SUB FOR AT60768)
7	AT80513	1	SHIELD	LEFT, (SUB FOR AT60769)
8	AT55844	1	LOCK	-
9	H85233	4	Rivet	-
10	T63640	1	LOCK	-
11	19H1648	8	Cap Screw	3/8" X 3/4"
12	24M7096	8	Washer	0.413" X 0.709" X 0.063"
13	11M7081	4	Cotter Pin	2.500 X 20 MM
14	14H812	4	NUT	3/8"
15	19H3214	2	CAP SCREW	5/8" X 3"
16	24H1824	4	WASHER	11/16" X 1-1/2" X 0.120"
17	T43129	1	STRAP	(SUB FOR AT60749)
18	14H821	2	Nut	5/8"
19	03H1658	2	Bolt	3/8" X 2-1/4"
20	24H1307	1	Washer	13/32" X 1" X 1/16"
21	T71298	2	TORSION SPRING	(SUB FOR H77002, THIS APPLICATION)
22	AT55843	1	HANDLE	-
23	24H1308	8	Washer	13/32" X 1" X 0.134"

ENGINE SIDE SHIELDS (SERIAL NO. 007621- ) [02K08]

Нет текстового описания
