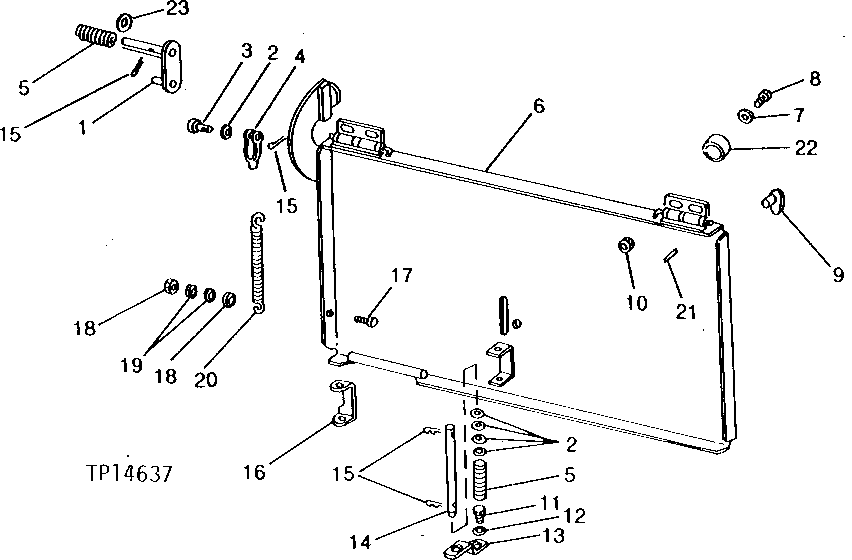

ENGINE SIDE SHIELDS (SERIAL NO. -007620) [02K07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT43945	2	LATCH	-
2	24H1320	8	Washer	29/64" X 3/4" X 0.035"
3	U11004	2	Pin Fastener	-
4	L299T	2	Yoke	-
5	T20303	4	SPRING	-
6	-	1	Part 6	RIGHT ( AT44041 USE IF AVAILABLE)
6	-	1	Part 7	LEFT ( AT44042 USE IF AVAILABLE)
7	24M7096	8	Washer	0.413" X 0.709" X 0.063"
8	19H1648	8	Cap Screw	3/8" X 3/4"
9	AT42056	2	Lock	-
10	14H812	8	NUT	3/8"
11	19H1916	2	Cap Screw	5/8" X 1"
12	24H1362	2	Washer	41/64" X 1" X 0.075"
13	T43129	2	STRAP	-
14	T43130	2	PIN FASTENER	-
15	11M7059	8	Cotter Pin	3.200 X 20 MM
16	AT42055	2	HANDLE	-
17	03H1658	2	Bolt	3/8" X 2-1/4"
18	H129201	4	Lock Nut	(SUB FOR T32552)
19	24H1307	1	Washer	13/32" X 1" X 1/16"
20	T71298	2	TORSION SPRING	(SUB FOR H77002, THIS APPLICATION)
21	11M7081	4	Cotter Pin	2.500 X 20 MM
22	24H1308	8	Washer	13/32" X 1" X 0.134"
23	24H1322	2	Washer	29/64" X 13/16" X 0.065"

ENGINE SIDE SHIELDS (SERIAL NO. -007620) [02K07]
