Открытый узел

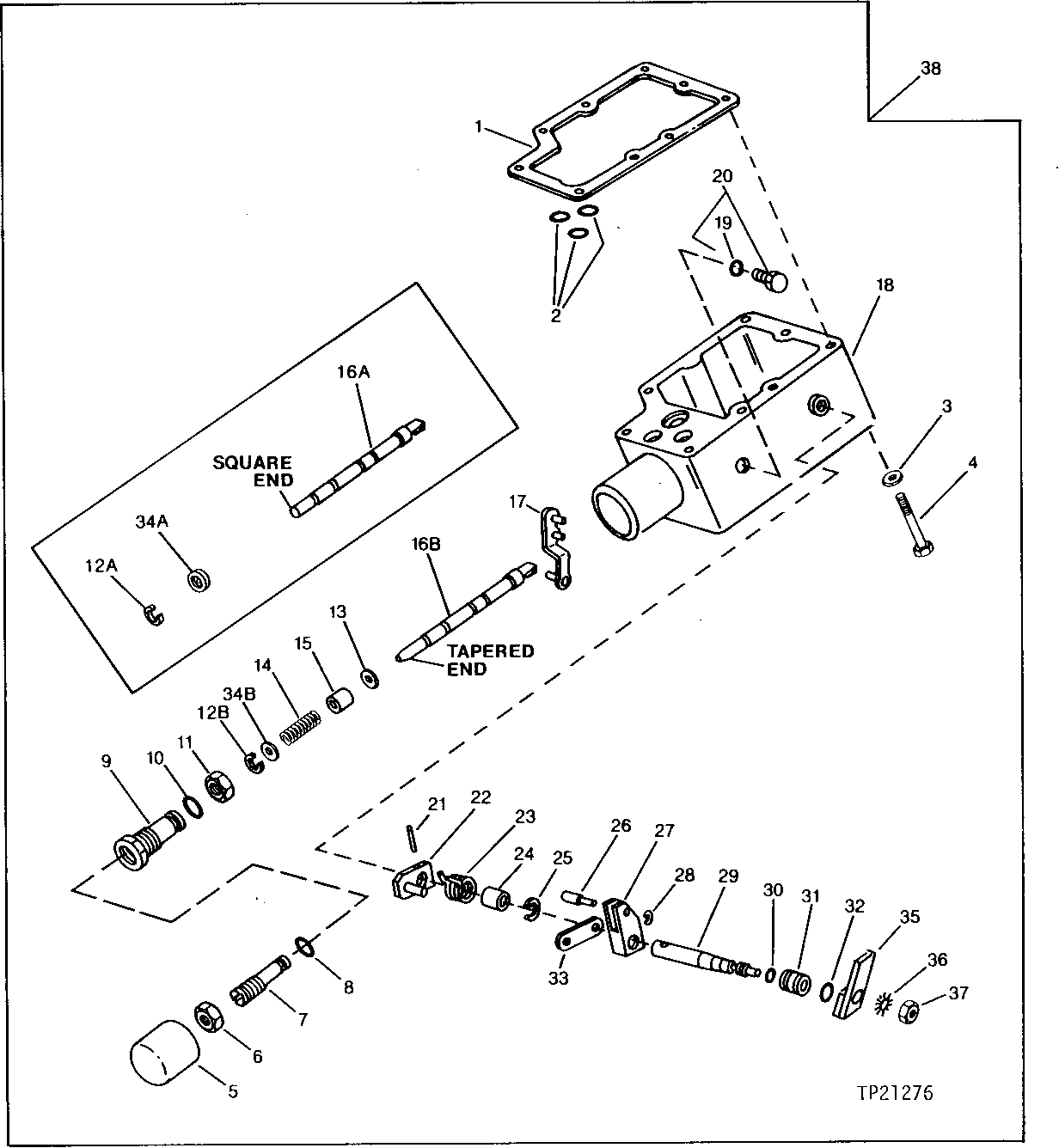

CONTROL VALVE (672A) [03F17]

CONTROL VALVE (672A) [03F17]

CONTROL VALVE (672A) [03F17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CONTROL VALVE (672A) [03F17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H63222	1	GASKET	-
2	H81608	3	O-Ring	-
3	24H1286	9	Washer	9/32" X 1/2" X 1/16"
4	19H2333	9	Cap Screw	1/4" X 2-1/4"
5	H81629	1	CAP	-
6	14H904	1	Nut	3/4"
7	T108007	1	SCREW	SPRING ADJUSTING, (SUB FOR H63223, THIS APPLICATION)
8	R28776	1	O-Ring	-
9	H63227	1	HOUSING	CENTERING SPRING
10	U15980	1	O-Ring	-
11	H63228	1	LOCK NUT	-
13	N191812	1	WASHER	-
14	H63226	1	SPRING	-
15	N191803	1	WASHER	-
17	AT78770	1	LINK	(HIGH SPEED)
17	-	1	Part 21	(STANDARD SPEED) AH97059 IS NO LONGER IN SERVICE
18	-	1	Part 24	(SUB AT78769) (HIGH SPEED)
18	-	1	Part 23	(SUB AT62480) (STANDARD SPEED)
19	R28782	2	O-Ring	-
20	AH63282	2	FITTING PLUG	-
21	34H251	1	Spring Pin	1/8" X 1"
22	H63240	1	ACTUATOR	-
23	H97032	1	TORSION SPRING	-
24	H97033	1	Sleeve	-
25	H63237	1	Snap Ring	-
26	H81632	1	STOP	-
27	H81633	1	LINK	-
28	R72654	1	Snap Ring	(SUB FOR R27507)
29	H63231	1	SHAFT	-
30	A3917R	1	O-Ring	-
31	H81628	1	BUSHING	-
32	U15242	1	O-RING	-
33	-	1	Part 39	H97227 IS NO LONGER FOR SERVICE (STANDARD SPEED)
33	-	1	Part 40	( H81631 NO LONGER AVAILABLE) (HIGH SPEED)
35	-	1	Part 44	(DISCARD AND SUB AT53734, THIS APPLICATION)
36	-	1	Part 45	(DISCARD AND SUB 24H1864, THIS APPLICATION)
37	-	1	Part 46	(DISCARD AND SUB M40333, THIS APPLICATION)
38	AT62480	1	CONTROL VALVE	(STANDARD SPEED)
38	AT78769	1	CONTROL VALVE	(HIGH SPEED)
12A	R30828	1	SNAP RING	(STANDARD SPEED)
12B	T61554	1	SNAP RING	-
16A	-	1	Part 17	SQUARED END, (SUB AT62480) (STANDARD SPEED)
16A	-	1	Part 18	SQUARED END, (SUB AT78769) (HIGH SPEED)
16B	-	1	Part 19	TAPERED END, (SUB AT62480) (STANDARD SPEED)
16B	-	1	Part 20	TAPERED END, (SUB AT78769) (HIGH SPEED)
34A	N191812	1	WASHER	(STANDARD SPEED)
34A	H121234	1	Retainer	(HIGH SPEED)
34B	N191812	1	WASHER	-
