Открытый узел

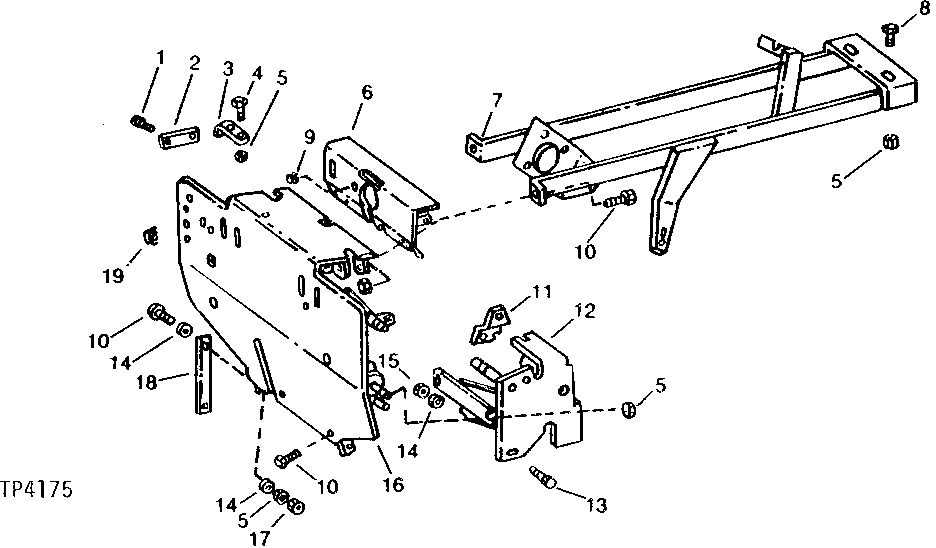

CONTROL MOUNTING STRUCTURE [02I01]

CONTROL MOUNTING STRUCTURE [02I01]

CONTROL MOUNTING STRUCTURE [02I01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CONTROL MOUNTING STRUCTURE [02I01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1227	1	Cap Screw	1/4" X 1/2"
2	T47326	1	STRAP	-
3	T47325	1	ANGLE	-
4	19H1648	1	Cap Screw	3/8" X 3/4"
5	T11234	9	Lock Nut	-
6	AT46039	1	CHANNEL	(SUB AT61502)
6	AT61502	1	CONSOLE	-
8	19H2676	3	Cap Screw	3/8" X 1"
9	M2291T	2	PLUG	(WITHOUT CIGAR LIGHTER)
10	19H3239	6	Cap Screw	3/8" X 1-1/4"
11	T47302	1	SUPPORT	-
12	AT46032	1	SUPPORT	-
13	19H2993	2	Cap Screw	1/2" X 1-1/2"
14	24H1305	10	Washer	13/32" X 13/16" X 0.065"
15	14H1040	2	Nut	1/2"
16	AT46034	1	CONSOLE	(SUB AT69849)
16	AT69849	1	CONSOLE	-
17	14H732	2	Nut	3/8"
18	T49503	1	STRAP	-
19	H23125	4	Plug	-
7A	AT46038	1	SUPPORT	(SUB AT68596)
7B	AT68596	1	BASE	-
