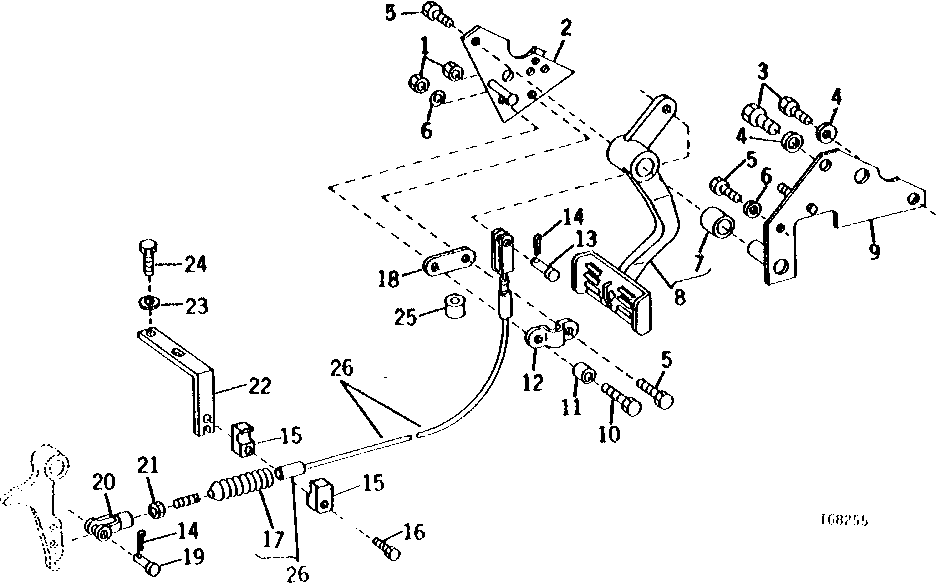

CLUTCH PEDAL AND LINKAGE (UNIT SERIAL NO. -008635) [01C19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	2	NUT	3/8"
2	AT63304	1	SUPPORT	(SUB FOR AT45786)
3	19H2472	2	Cap Screw	1/2" X 1"
4	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
5	19H2676	3	Cap Screw	3/8" X 1"
6	24H1305	2	Washer	13/32" X 13/16" X 0.065"
7	T13742	2	BUSHING	-
8	AT44887	1	PEDAL	(USE IF AVAILABLE)
9	AT52015	1	SUPPORT	-
10	19H3065	1	Cap Screw	3/8" X 2"
11	28H3381	1	Spacer	3/8" X 5/8"
12	U42544	1	CLAMP	-
13	L1509N	1	Pin	-
14	11M7081	2	Cotter Pin	2.500 X 20 MM
15	T33483	2	CLAMP	-
16	19H3552	1	Cap Screw	5/16" X 1-1/2"
17	T48414	1	BOOT	(SUB FOR T64451)
18	T45676	1	STRAP	-
19	-	1	Part 19	( C1067R - USE IF AVAILABLE)
19	R65563	1	Pin Fastener	(SUB FOR C1067R)
20	C284R	1	Yoke	-
21	14H732	1	Nut	3/8"
22	-	1	Part 23	( T46164 USE IF AVAILABLE)
23	24H1864	2	Washer	13/32" X 3/4" X 7/64"
24	19H3239	2	Cap Screw	3/8" X 1-1/4"
25	-	1	Part 26	( T60225 USE IF AVAILABLE)
26	AT54663	1	PUSH PULL CABLE	(SUB AT63307)

CLUTCH PEDAL AND LINKAGE (UNIT SERIAL NO. -008635) [01C19]
