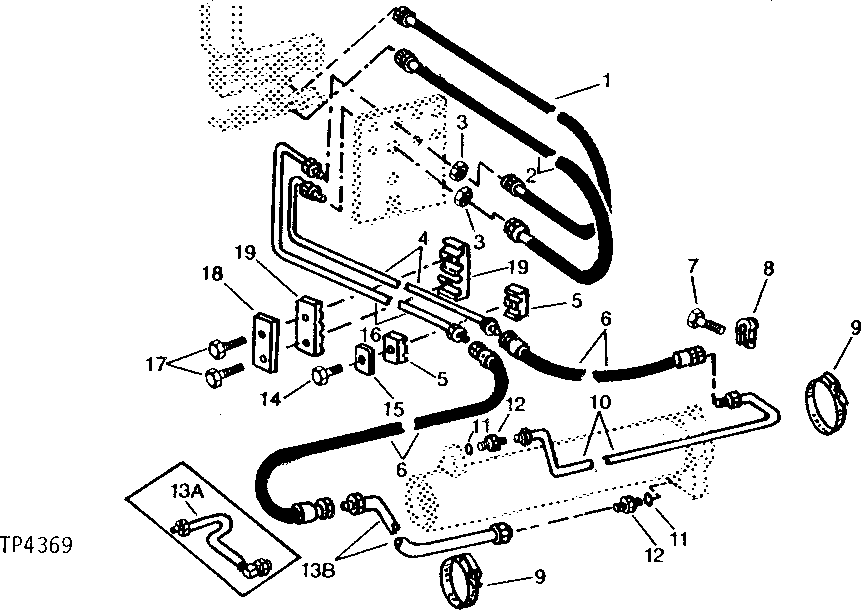

CIRCLE SIDESHIFT LOWER HYDRAULICS [03I02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT47455	1	HYDRAULIC HOSE - FABRICATE	CIRCLE SIDESHIFT PIVOT 1 321 MM LONG (9/16" X 3/4" X 52")
2	AT47454	1	HYDRAULIC HOSE - FABRICATE	CIRCLE SIDESHIFT PIVOT 1 169 MM LONG (9/16" X 3/4" X 46")
3	14H832	2	Nut	9/16"
4	AT57775	1	TUBE	CIRCLE SIDESHIFT, UPPER
5	T43348	2	Clamp	-
6	AT44768	2	HYDRAULIC HOSE - FABRICATE	CIRCLE SIDESHIFT CYLINDER, 838 MM LONG (9/16" X 33")
7	19H2038	1	Cap Screw	3/8" X 1/2"
8	T29400	1	CLAMP	-
9	AR21842	2	Clamp	-
10	AT43679	1	OIL LINE	CYLINDER RETURN
11	R26448	2	O-Ring	-
12	R27212	2	Fitting	-
14	19H1726	1	Cap Screw	3/8" X 2-1/4"
15	T35618	1	STRAP	-
16	AT57776	1	OIL LINE	CIRCLE SIDESHIFT, LOWER
17	19H2732	2	Cap Screw	3/8" X 2-3/4"
18	T43363	1	STRAP	-
19	T43362	2	CLAMP	-
13A	AT56721	1	TUBE	CIRCLE SIDESHIFT CYLINDER, (SUB AT69955)
13B	AT69955	1	TUBE	CIRCLE SIDESHIFT CYLINDER

CIRCLE SIDESHIFT LOWER HYDRAULICS [03I02]
