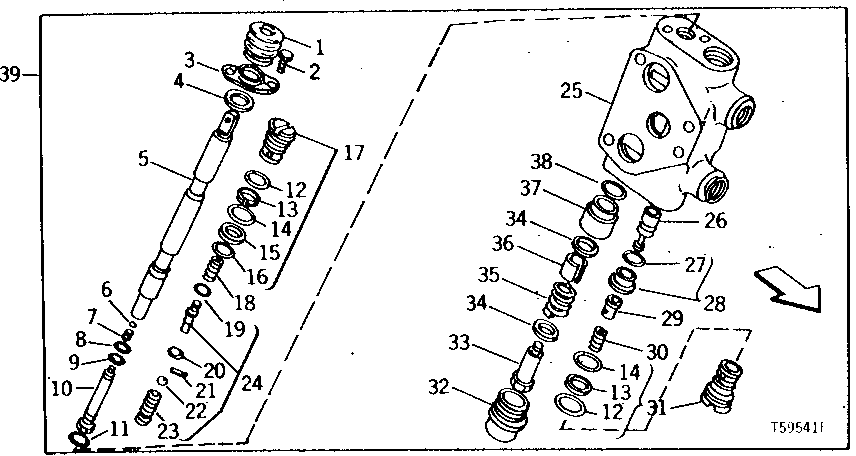

BLADE TILT CONTROL VALVE (SERIAL NO. 503724- ) [03G20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U42800	1	BOOT	(K)
2	21H1294	2	Screw	0.190" X 5/16"
3	U42790	1	RETAINER	-
4	U42796	1	WASHER	-
5	-	1	Part 5	(SUB AT74671)
6	H60816	1	Ball	-
7	U42797	1	SPRING	-
8	U42902	1	O-Ring	(K)
9	A3917R	1	O-Ring	(K)
10	U42901	1	PLUG	-
11	T107142	1	O-RING	(K) (SUB FOR H36256, THIS APPLICATION)
12	N130510	2	O-Ring	(K) (SUB FOR 32240, THIS APPLICATION)
13	H60330	2	BACK-UP RING	(K)
14	P48347	2	O-Ring	(K)
15	-	1	Part 15	(K) ( T76393 NO LONGER AVAILABLE)
16	T76392	1	O-RING	(K)
17	AT74663	1	PLUG	-
18	U43630	1	SPRING	-
19	32246	1	O-Ring	-
20	U40962	1	O-Ring	(K)
21	-	1	Part 21	(SUB AT74665)
22	-	1	Part 22	(SUB AT74665)
23	-	1	Part 23	(SUB AT74665)
24	AT74665	1	PLUNGER	WITH POPPET
25	-	1	Part 25	(SUB AT74671)
26	AT74664	1	PLUNGER	-
27	32246	1	O-Ring	(K)
28	AU41857	1	SEAT	-
29	U42786	1	POPPET	-
30	N85304	1	SPRING	-
31	AU41855	1	PLUG	-
32	AU42362	1	CAP	-
33	U42794	1	SCREW	-
34	N31767	2	WASHER	-
35	U43629	1	SPRING	-
36	U43626	1	BUSHING	-
37	U43627	1	BUSHING	-
38	T107141	1	O-Ring	(K) (SUB FOR R375R, THIS APPLICATION)
39	AT74671	1	SPOOL VALVE	-

BLADE TILT CONTROL VALVE (SERIAL NO. 503724- ) [03G20]

Нет текстового описания
