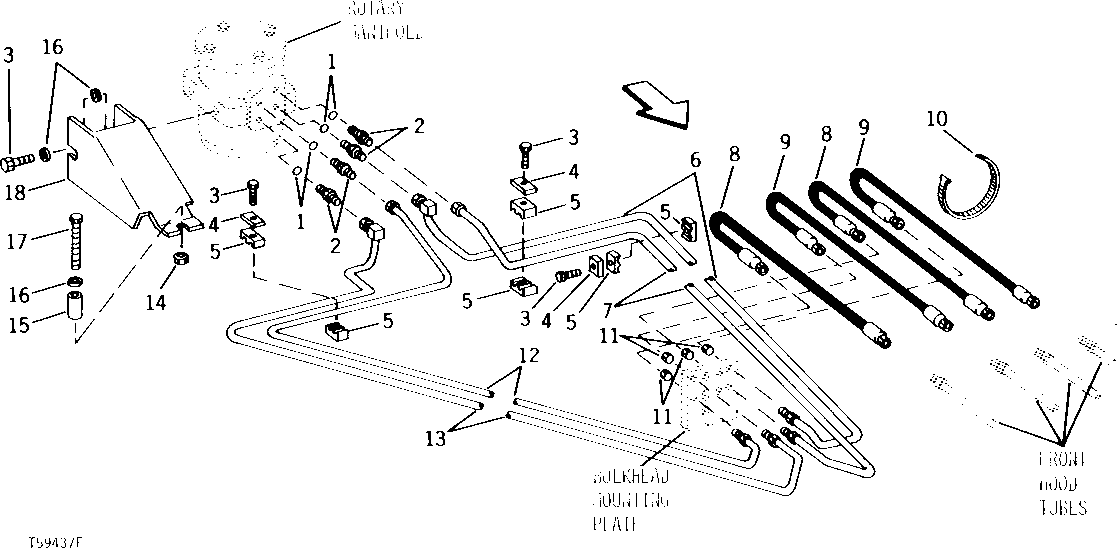

BLADE TILT AND BLADE SIDESHIFT LOWER HYDRAULICS [03H23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	4	O-Ring	-
2	R27212	4	Fitting	-
3	19H1726	4	Cap Screw	3/8" X 2-1/4"
4	T35618	3	STRAP	-
5	T43348	6	Clamp	-
6	AT57773	1	OIL LINE	BLADE TILT, UPPER RIGHT
7	-	1	Part 7	BLADE TILT, LOWER RIGHT, ( AT57774 NO LONGER AVAILABLE FOR SERVICE)
8	AT47454	2	HYDRAULIC HOSE - FABRICATE	BLADE TILT AND BLADE (9/16" X 3/4" X 46") LOWER HOSE
9	AT47455	2	HYDRAULIC HOSE - FABRICATE	BLADE TILT AND BLADE (9/16" X 3/4" X 52") UPPER HOSE
10	R44302	2	Tie Band	-
11	14H832	4	Nut	9/16"
12	-	1	Part 12	BLADE SIDE SHIFT, LOWER ( AT57772 NO LONGER AVAILABLE FOR SERVICE)
13	AT57771	1	OIL LINE	BLADE SIDE SHIFT, UPPER
14	T11234	1	Lock Nut	-
15	28H1497	1	Bushing	3/8" X 1-1/2"
16	24H1682	4	Washer	13/32" X 7/8" X 0.120"
17	19H2732	1	Cap Screw	3/8" X 2-3/4"
18	T60231	1	GUARD	-

BLADE TILT AND BLADE SIDESHIFT LOWER HYDRAULICS [03H23]

Нет текстового описания
