Открытый узел

BLADE SIDESHIFT CYLINDER [03H13]

BLADE SIDESHIFT CYLINDER [03H13]

BLADE SIDESHIFT CYLINDER [03H13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

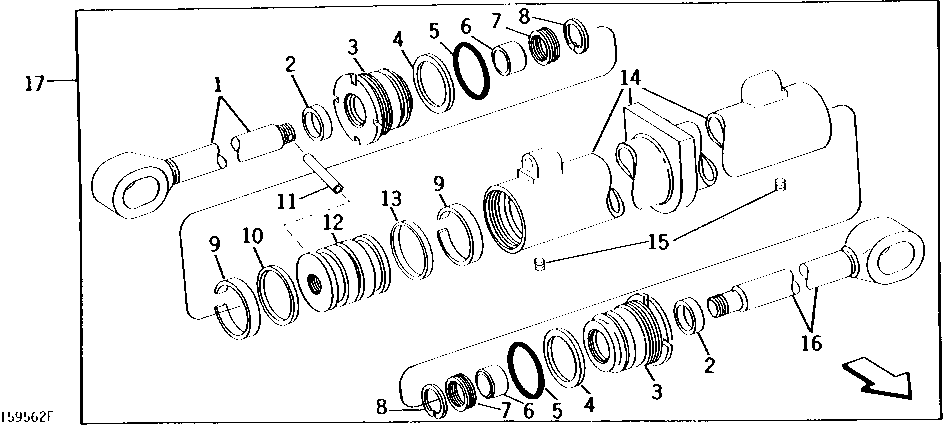

BLADE SIDESHIFT CYLINDER [03H13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT41049	1	HYDRAULIC CYLINDER ROD	(WITH GROOVE)
2	U10296	2	SEAL	(K)
3	R80918	2	HYDR. CYLINDER ROD GUIDE	(SUB FOR T42070)
4	R79101	2	Back-Up Ring	(K) (SUB FOR T42045, THIS APPLICATION)
5	F1430R	2	O-Ring	(K)
6	U41825	2	WEAR RING	(K)
7	R76804	2	SEAL	(K) (SUB FOR T37123)
8	N51168	2	Snap Ring	-
9	U17217	2	WEAR RING	(K)
10	T51539	1	WASHER	(K)
11	34H341	1	SPRING PIN	5/16" X 3"
12	T42068	1	PISTON	-
13	T51540	1	WASHER	(K)
14	AT43491	1	HYDRAULIC CYLINDER BARREL	-
15	22H1077	2	SET SCREW	1/4" X 5/16"
16	AT41050	1	HYDRAULIC CYLINDER ROD	(WITHOUT GROOVE)
17	AT43490	1	HYDRAULIC CYLINDER	-
