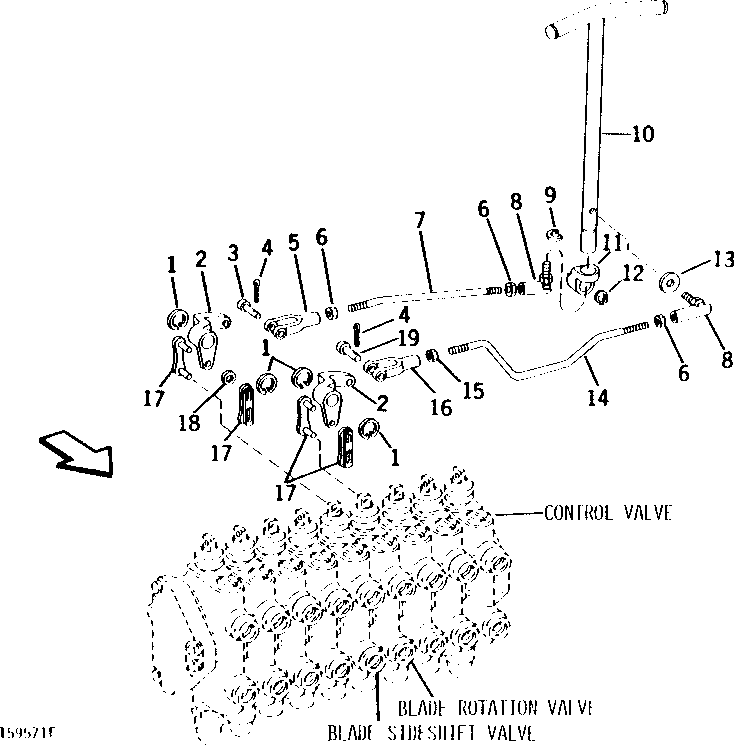

BLADE ROTATION VALVE AND BLADE SIDESHIFT VALVE CONTROLS [03G05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F2863R	4	Snap Ring	-
2	T66991	2	BELLCRANK	(SUB FOR T46686)
3	T16193	1	Pin	-
4	11M7081	2	Cotter Pin	2.500 X 20 MM
5	T54033	1	Yoke	-
6	14H650	3	Nut	5/16"
7	T103877	1	ROD	(SUB FOR T54032)
8	AR41590	2	BALL JOINT	-
9	B387R	1	SNAP RING	-
10	AT45344	1	HANDLE	-
11	T46684	1	PIVOT	-
12	R27434	1	Snap Ring	-
13	24M7207	1	Washer	8.400 X 24 X 2 MM
14	T46685	1	ROD	-
15	14H649	1	Nut	1/4"
16	M3742T	1	Yoke	-
17	U12638	2	CHAIN LINK	-
18	24H1283	1	Washer	7/32" X 1/2" X 0.049"
19	R662R	1	PIN FASTENER	-

BLADE ROTATION VALVE AND BLADE SIDESHIFT VALVE CONTROLS [03G05]

Нет текстового описания
