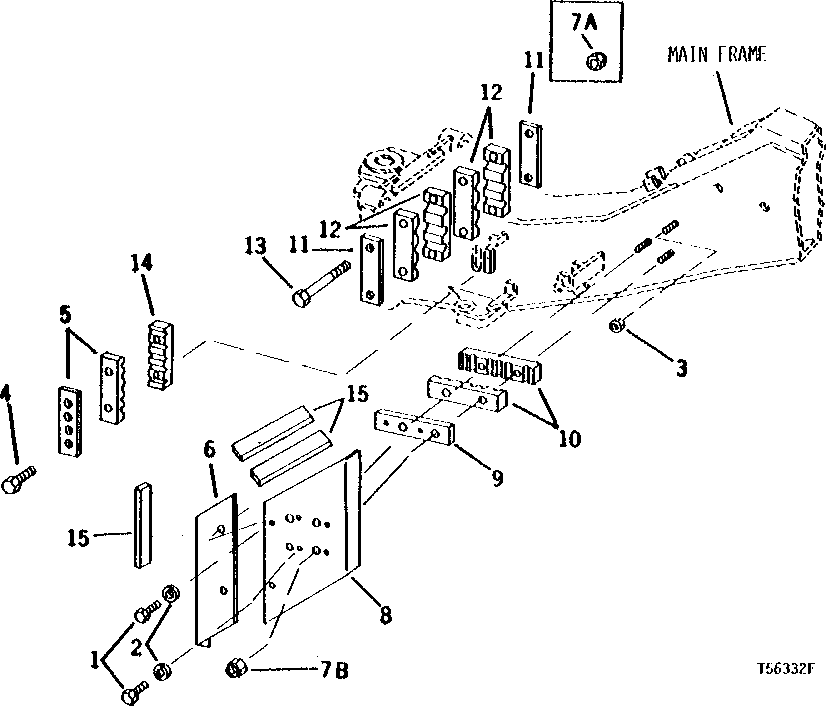

RIGHT-HAND MAIN FRAME TUBE COVERS AND CLAMPS [02G15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2479	4	Cap Screw	1/4" X 3/8"
2	12H302	4	Lock Washer	1/4"
3	U13184	1	Lock Nut	-
4	19H1726	4	Cap Screw	3/8" X 2-1/4", (SUB FOR 19H1819, THIS APPLICATION)
5	T46126	2	STRAP	TUBE CLAMP
6	AT47147	1	COVER	R.H. REAR TUBE
8	T48537	1	COVER	R.H. FRONT TUBE
9	T46837	1	STRAP	TUBE CLAMP
10	T46838	1	CLAMP	TUBE
11	T46842	2	STRAP	-
12	T46841	4	CLAMP	-
13	19H1925	2	Cap Screw	3/8" X 4-1/4"
13	19H3445	2	Cap Screw	3/8" X 3-3/4"
14	T43364	4	CLAMP	-
15	-	3	Part 17	( T56950 NO LONGER AVAILABLE)
7A	T11234	4	Lock Nut	-
7B	T11234	2	Lock Nut	-

RIGHT-HAND MAIN FRAME TUBE COVERS AND CLAMPS [02G15]
