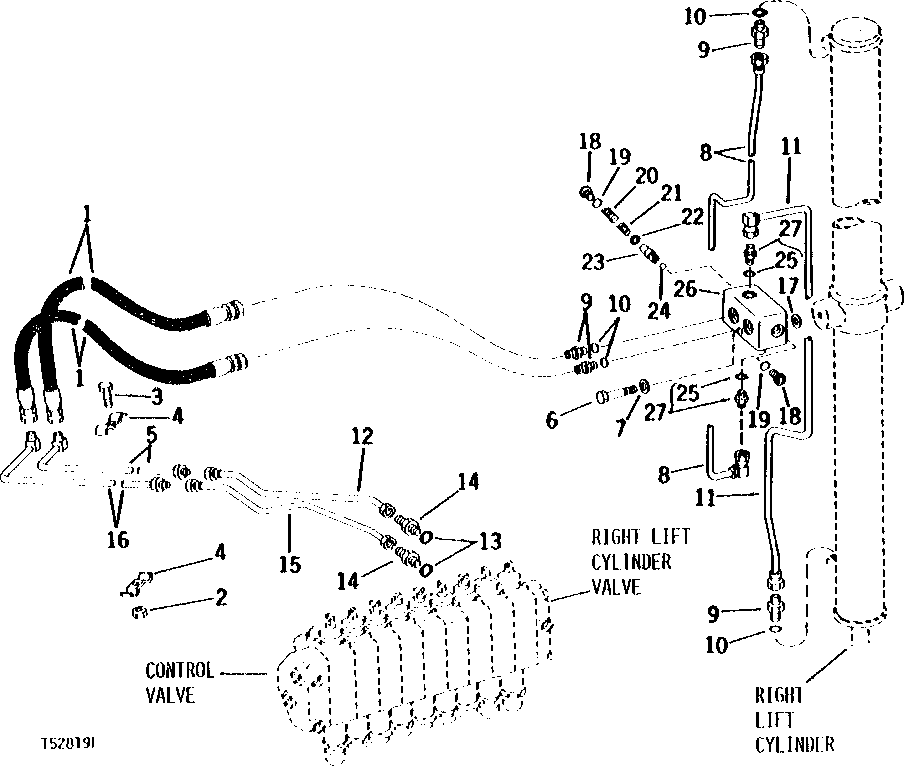

RIGHT-HAND LIFT CYLINDER HYDRAULICS [02J07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT48433	2	Hydraulic Hose	838 MM LONG (9/16" X 33")
2	T11234	1	Lock Nut	-
3	19H3239	1	Cap Screw	3/8" X 1-1/4"
4	U13055	2	CLAMP	-
5	AT45506	1	LINE	MAIN FRAME LIFT, R.H.
6	19H3031	1	Cap Screw	3/8" X 2-1/2"
7	24H1305	1	Washer	13/32" X 13/16" X 0.065"
8	AT45509	1	OIL LINE	UPPER LIFT CYLINDER, R.H.
9	R27212	4	Fitting	-
10	R26448	4	O-Ring	-
11	AT45510	1	OIL LINE	LOWER LIFT CYLINDER, R.H.
12	AT45477	1	LINE	-
13	R26375	2	O-Ring	-
14	R36426	2	Fitting	-
15	AT45478	1	LINE	-
16	AT45505	1	LINE	MAIN FRAME LIFT, R.H.
17	24H1884	1	Washer	13/32" X 13/16" X 0.120"
18	R47607	2	Pipe Plug	(A)
19	R26286	2	O-Ring	(A)
20	R47605	1	SPRING	(A)
21	R47606	1	Spring	(A)
22	R31632	1	SHIM	(A)
23	R44254	1	GUIDE	(A) INLET
24	400R	1	Ball	-
25	R26286	2	O-Ring	-
26	-	1	Part 26	(A) WITH SEAT (SUB AT112031, (2) R26448, AND (2) R27212 FOR AT51948)
27	AM31805	2	Fitting	(A) WITH O-RING
..	-	1	Part 28	WITH SEAT, (SUB AT112031, (2) R26448, AND (2) R27212 FOR AT51947)

RIGHT-HAND LIFT CYLINDER HYDRAULICS [02J07]

Нет текстового описания
