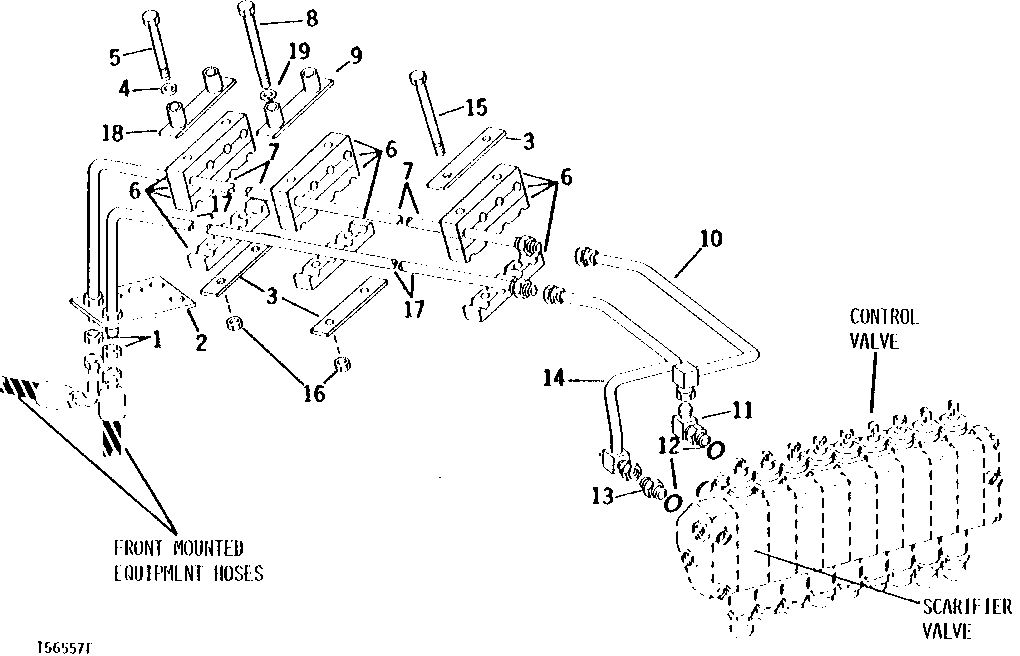

FRONT-MOUNTED EQUIPMENT UPPER HYDRAULICS [02K09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H904	2	Nut	3/4"
2	T48861	1	PLATE	BULKHEAD
3	U42363	3	STRAP	-
4	24H1305	2	Washer	13/32" X 13/16" X 0.065"
5	19H3041	2	Cap Screw	3/8" X 6"
6	U42364	12	CLAMP	-
7	-	1	Part 7	MAIN FRAME ( AT47445 NO LONGER AVAILABLE FOR SERVICE)
8	-	2	Part 8	( 08H4145 NO LONGER AVAILABLE)
9	AT45500	1	SPACER	-
10	-	1	Part 10	( AT68597 NO LONGER AVAILABLE, SUB AT54270) (SEE NEXT PAGE)
11	AT32332	1	Elbow Fitting	90°, ADJUSTABLE, (SUB FOR AR26763)
12	R26375	2	O-Ring	-
13	R27237	1	Fitting	-
14	-	1	Part 14	LOWER SCARIFIER CONSOLE, ( AT68597 NO LONGER AVAILABLE, SUB AT54270) (SEE NEXT PAGE)
15	19H3404	2	Cap Screw	3/8" X 4"
16	T11234	4	Lock Nut	-
17	AT47449	1	LINE	-
18	AU41556	1	SPACER	-
19	24H1314	2	Washer	13/32" X 1-3/4" X 7/64"

FRONT-MOUNTED EQUIPMENT UPPER HYDRAULICS [02K09]
