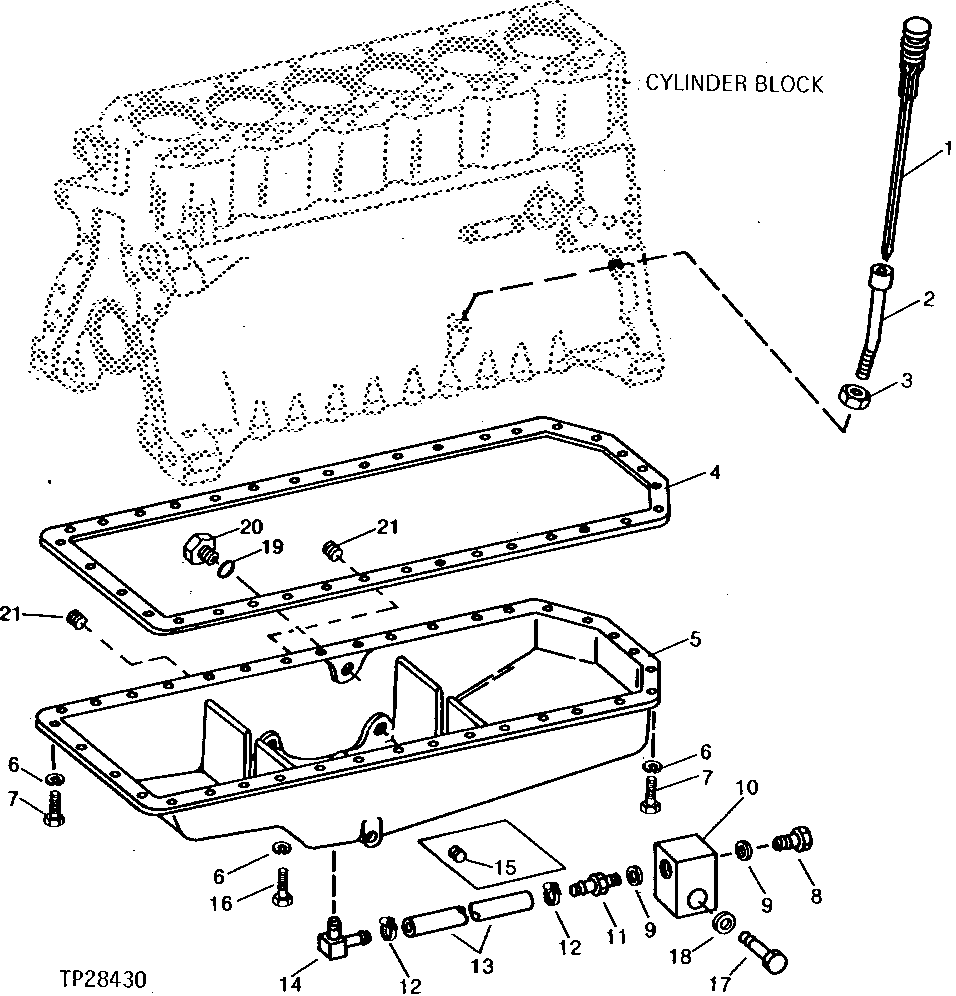

ENGINE OIL PAN AND DIPSTICK [01E04]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR63348	1	DIPSTICK	-
2	AR72889	1	DIPSTICK TUBE	-
3	14H826	1	Nut	1/2"
4	R97344	1	Gasket	OIL PAN, (SUB FOR T20205)
5	R56406	1	OIL PAN	(SUB R91455, R27474, R47151, (2) 12H304 AND (2) 19H3065)
5	R135058	1	Oil Pan	(SUB FOR R91455 AND R106045) (ALSO ORDER (2) 19H3727)
6	12H304	36	Lock Washer	3/8"
7	19H3411	32	Screw	3/8" X 1-1/8", (USE WITH R56406)
7	19H3411	30	Screw	3/8" X 1-1/8", (USE WITH R91455)
7	19H1801	2	CAP SCREW	3/8" X 2", (USE WITH R91455)
7	19H3411	22	Screw	3/8" X 1-1/8", (USE WITH R135058)
7	19H3727	4	Screw	3/8" X 2", (USE WITH R135058)
8	R27474	1	Drain Plug	-
9	R26906	2	O-Ring	-
10	R58042	1	FITTING	-
11	R39215	1	Fitting	-
12	AR21839	2	Clamp	HOSE
13	R59874	1	HOSE	-
14	R59873	1	Hose Fitting	-
15	15H561	1	Pipe Plug	1/2", (USE WITH R56406)
16	19H1765	4	Cap Screw	3/8" X 1-3/4"
17	19H2473	1	Cap Screw	1/2" X 1-3/4"
18	24H1344	1	Washer	17/32" X 1-5/8" X 1/4"
19	R47151	1	O-Ring	(USE WITH R91455 AND R106045)
20	R27474	1	Drain Plug	(USE WITH R91455 AND R106045)
21	RE57836	2	Pipe Plug	1/2", (SUB FOR 15H624) (USE WITH R106045)
