Открытый узел

WHEEL SUPPORT TUBES

WHEEL SUPPORT TUBES

WHEEL SUPPORT TUBES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

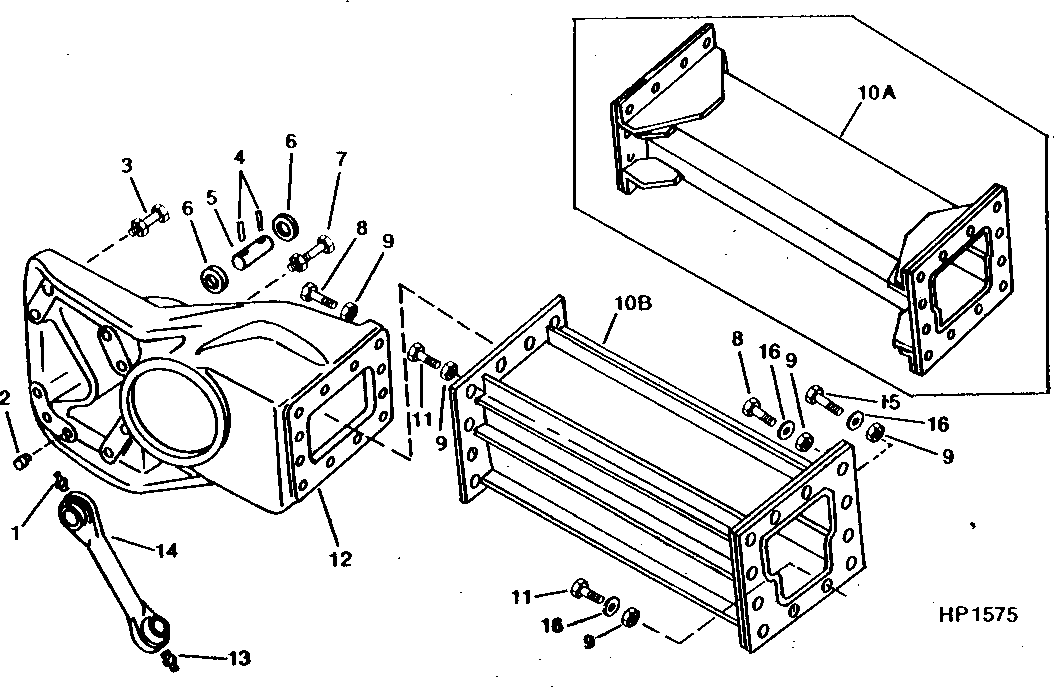

WHEEL SUPPORT TUBES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7797	1	Lubrication Fitting	-
2	H75423	2	Pin Fastener	DOWEL
3	19H1768	6	Cap Screw	3/4" X 2"
3	12H236	6	Lock Washer	3/4"
4	34H341	4	SPRING PIN	5/16" X 3"
5	H20729	2	Pin	DRILLED
6	H20730	4	Washer	-
7	19H1715	2	Cap Screw	3/4" X 3"
7	12H236	2	Lock Washer	3/4"
8	H21977	16	Bolt	DOWEL
8	19H3057	2	Cap Screw	1/2" X 2-3/4"
8	12H301	18	Lock Washer	1/2"
9	14H1040	25	Nut	1/2"
11	H21976	7	Bolt	DOWEL
11	H21976	5	Bolt	DOWEL
11	H21977	6	Bolt	DOWEL
11	12H301	7	Lock Washer	1/2"
12	H81454	1	Support	FINAL DRIVE HOUSING
13	22H841	1	Set Screw	1/4" X 1/4"
14	AH79856	1	Link	-
15	H21977	2	Bolt	DOWEL
16	T21242	20	Washer	-
10A	AH111466	1	Arm	(SUB FOR AH79852 OR AH108332) (USE WITH (2) H21977)
10B	AH111466	1	Arm	-
