Открытый узел

SHIELD (507051 - )

SHIELD (507051 - )

SHIELD (507051 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SHIELD (507051 - )

Нет текстового описания

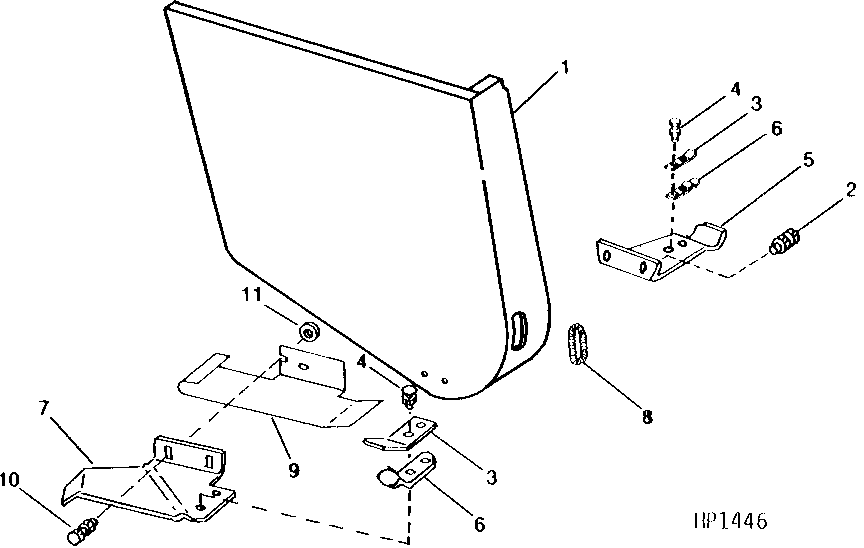

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH113432	1	SHIELD	(SUB FOR AH88559)
1	AH88889	1	SHIELD	RH
2	03H1765	2	Bolt	3/8" X 3/4"
2	N10215	2	Lock Nut	-
3	-	2	Part 5	-
4	21H1226	4	SCREW	5/16" X 7/8"
4	N10213	4	Lock Nut	-
5	H89114	1	SUPPORT	-
6	H78884	2	Latch	-
7	H89115	1	SUPPORT	-
8	-	1	Part 11	305 MM (12"), LONG, (CUT FROM H88857) (LH SHIELD)
9	H92470	1	RUNNER	-
10	03H1557	2	Bolt	3/8" X 1-1/4"
10	12H304	2	Lock Washer	3/8"
10	14H812	2	NUT	3/8"
11	24H1308	2	Washer	13/32" X 1" X 0.134"
