Открытый узел

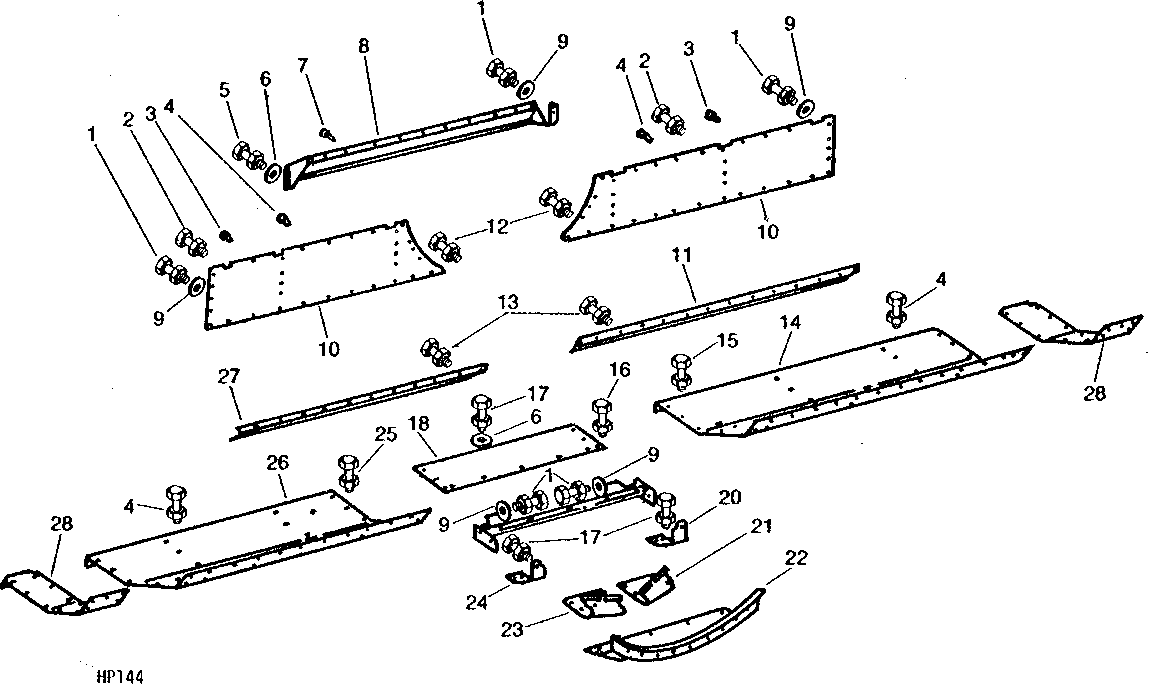

PLATFORM SHEETS ( - 507050)

PLATFORM SHEETS ( - 507050)

PLATFORM SHEETS ( - 507050)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

PLATFORM SHEETS ( - 507050)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H304	14	Lock Washer	3/8"
1	19H1732	14	Cap Screw	3/8" X 1-1/4"
1	14H812	14	NUT	3/8"
2	19H1731	17	Cap Screw	3/8" X 1"
2	12H304	17	Lock Washer	3/8"
2	14H812	17	NUT	3/8"
3	16H658	18	Rivet	1/4" X 5/8"
4	16H672	42	Rivet	1/4" X 3/4"
5	19H1905	4	Cap Screw	5/16" X 1"
5	12H303	4	Lock Washer	5/16"
5	14H785	4	Nut	5/16"
6	24H1136	9	Washer	11/32" X 11/16" X 0.065"
7	H65108	11	Screw	SELF-TAPPING
8	AH80036	1	Shield	FEEDER BEATER
9	24H1305	19	Washer	13/32" X 13/16" X 0.065"
10	H81561	2	Sheet	18', REAR, UPPER
10	H84186	2	Sheet	20', REAR, UPPER
11	H65355	1	Stripper	18', RH AUGER
11	H84180	1	Stripper	20', R.H. AUGER
12	21H1014	8	Screw	1/4" X 1"
12	12H302	8	Lock Washer	1/4"
12	14H786	8	Nut	1/4"
13	14H785	24	Nut	5/16"
13	19H1900	24	Cap Screw	5/16" X 3/4"
13	12H303	24	Lock Washer	5/16"
14	H65358	1	Sheet	RH, BOTTOM
15	03H1519	18	Bolt	3/8" X 1"
15	12H304	18	Lock Washer	3/8"
15	14H812	18	NUT	3/8"
16	21H1027	10	Screw	1/4" X 3/4"
16	12H302	10	Lock Washer	1/4"
16	14H786	10	Nut	1/4"
17	21H1331	9	SCREW	5/16" X 1"
17	12H303	9	Lock Washer	5/16"
17	14H785	9	Nut	5/16"
18	H65383	1	Sheet	BOTTOM, MIDDLE, FRONT
19	AH80746	1	Reinforcement	-
20	H65381	1	Plate	RH
21	H65707	1	Plate	RH, CENTER
22	AH80747	1	Sheet	MIDDLE, LOWER, REAR
23	H65708	1	Plate	LH, CENTER
24	H65382	1	Plate	LH
25	21H1305	6	Screw	1/4" X 1"
25	12H302	6	Lock Washer	1/4"
25	14H786	6	Nut	1/4"
26	H81562	1	Sheet	LH, BOTTOM
27	H65354	1	Stripper	18', LH, AUGER
27	H84181	1	Stripper	20', LH AUGER
28	H84187	2	Sheet	20', OUTER, BOTTOM
