OPERATOR'S PLATFORM, LANDING, AND CHANNEL SUPPORTS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	H95045	1	Sheet	RH
4	AH95971	1	Support	-
4	AH109653	1	Support	-
5	AH94596	1	Support	-
6	N112200	3	Self-Locking Screw	-
6	N10213	3	Lock Nut	-
7	N10212	2	Self-Locking Screw	-
7	N10213	2	Lock Nut	-
8	14H812	4	NUT	3/8"
8	12H304	4	Lock Washer	3/8"
8	19H1731	4	Cap Screw	3/8" X 1"
9	24H1663	2	Washer	49/64" X 1-1/2" X 0.134"
10	AH99295	1	Support	-
11	19H1768	1	Cap Screw	3/4" X 2"
11	12H236	1	Lock Washer	3/4"
11	14H794	1	Nut	3/4"
12	24H1305	2	Washer	13/32" X 13/16" X 0.065"
13	19H1731	2	Cap Screw	3/8" X 1"
13	14H732	2	Nut	3/8"
14	AH110795	1	Shield	-
15	H89616	1	Wing Screw	-
1A	AH98857	1	Support	LH, STEERING COLUMN (HYDROSTATIC)
1B	-	1	Part 2	LH, STEERING COLUMN (HYDROSTATIC) (ORDER AH139487) (SUB FOR AH108899 AND AH112025)
2A	AH98855	1	Support	RH, STEERING COLUMN
2B	AH108898	1	Support	RH, STEERING COLUMN

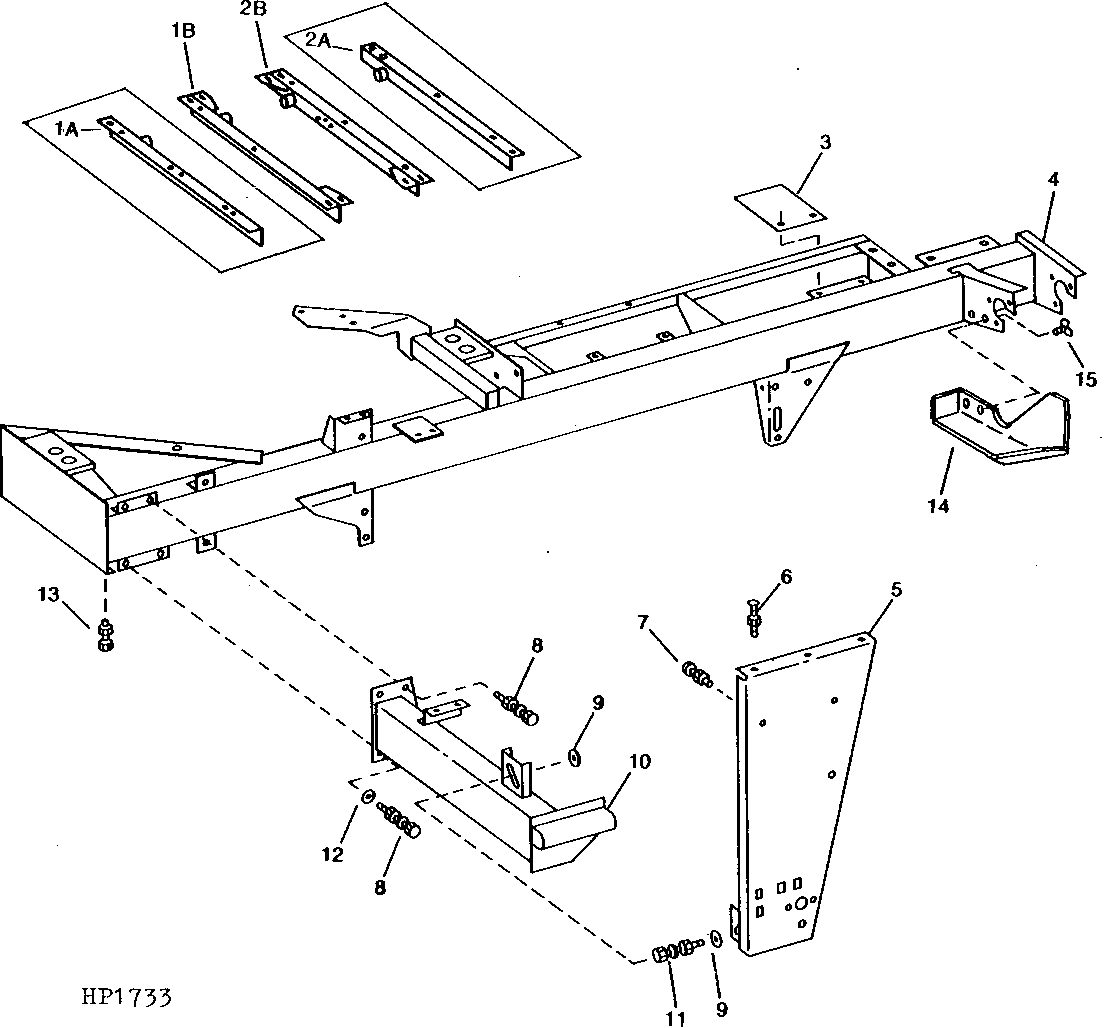

OPERATOR'S PLATFORM, LANDING, AND CHANNEL SUPPORTS
