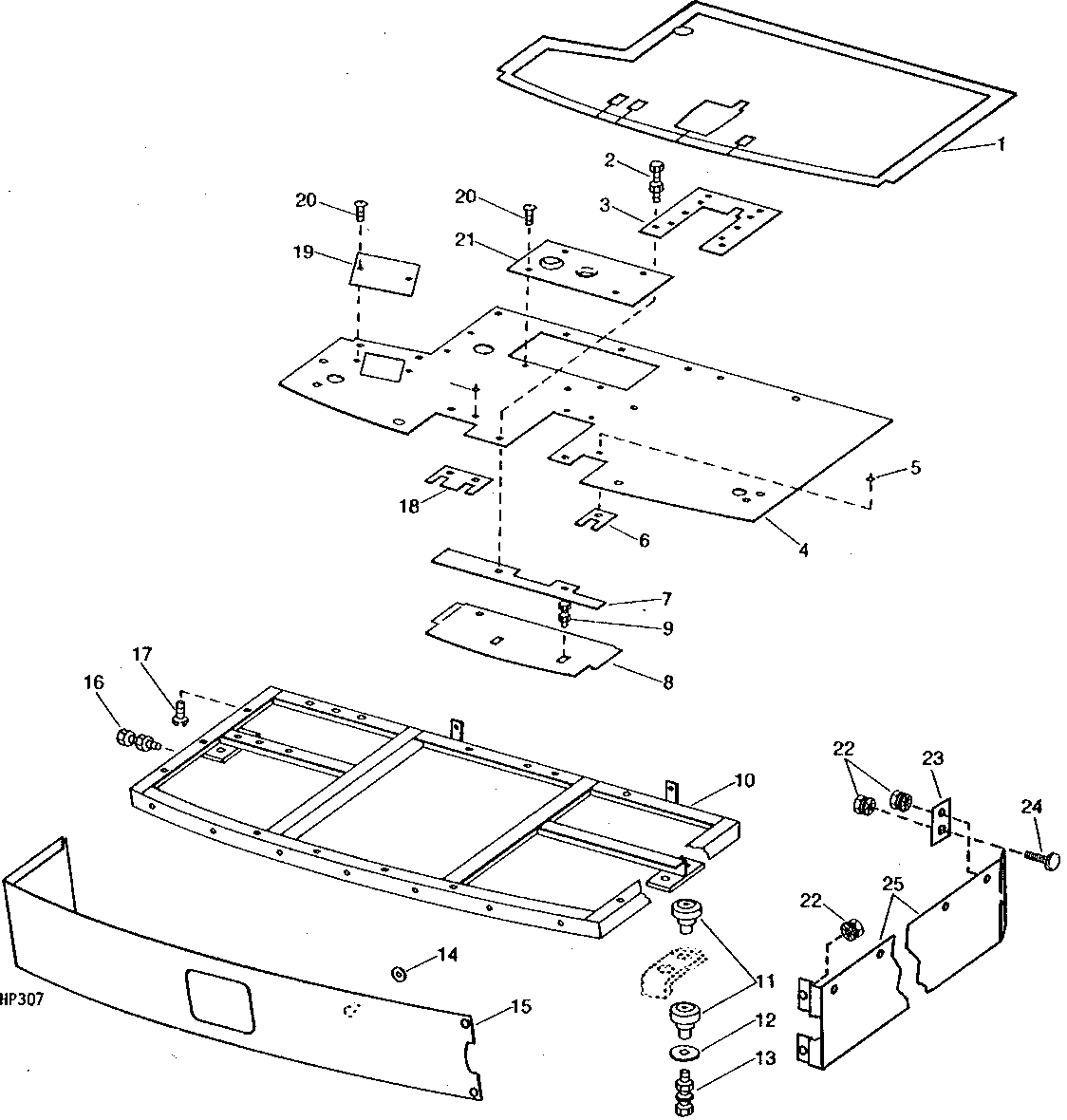

OPERATOR'S PLATFORM FRAME, SHIELD, FLOORBOARD, AND FLOORMAT

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H109902	1	Mat	(SUB FOR H97491)
2	N10212	4	Self-Locking Screw	-
2	N112200	4	Self-Locking Screw	-
2	N10213	4	Lock Nut	-
3	-	1	Part 5	(A)
4	H110452	1	Platform	(SUB FOR H91839)
5	H85233	4	Rivet	-
6	-	1	Part 8	(A) HYDROSTATIC
7	-	1	Part 9	(A)
8	H110451	1	Plate	(SUB FOR H97091)
9	03H1709	2	Bolt	5/16" X 1"
9	N10213	2	Lock Nut	-
10	AH95949	1	Frame	-
10	AH109833	1	Frame	-
11	AE29490	4	ISOLATOR	-
12	C18608	4	Washer	-
13	19H1781	4	CAP SCREW	1/2" X 3-1/2"
13	14H1040	4	Nut	1/2"
13	12H301	4	Lock Washer	1/2"
14	N10217	7	Lock Nut	-
15	AH99020	1	Shield	-
16	21H1016	1	Screw	1/4" X 1/2"
16	N10217	1	Lock Nut	-
17	H76139	2	Screw	-
18	H97088	1	Plate	BRAKE
19	-	1	Part 26	(A INSPECTION
20	37H105	6	Screw	-
21	-	1	Part 28	(A) INSPECTION
22	N10217	7	Lock Nut	-
23	H100341	1	Strap	-
24	03H1893	1	Bolt	1/4" X 1/2"
25	AH99262	1	Shield	LH
..	AH139496	1	Kit	-

OPERATOR'S PLATFORM FRAME, SHIELD, FLOORBOARD, AND FLOORMAT
