MICRO SWITCH HOUSING, MOUNTING, AND DIAPHRAGM ASSEMBLY

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H302	3	Lock Washer	1/4"
1	19H1900	3	Cap Screw	5/16" X 3/4"
2	H21080	1	Plate	ADJUSTING
3	14H812	3	NUT	3/8"
4	19H2462	1	Cap Screw	3/8" X 3-1/4"
5	H81399	1	Brace	-
6	H64078	1	Box	-
7	H62808	1	Piston	-
8	24H1287	2	Washer	9/32" X 5/8" X 0.065"
9	11H233	2	COTTER PIN	3/32" X 1/2"
10	H62904	1	Pin Fastener	-
11	P48421	1	Disk Spring	-
12	H62807	1	Plate	-
13	12H302	1	Lock Washer	1/4"
14	21H1310	1	SCREW	1/4" X 1/2"
15	P45808	1	Pipe Plug	-
16	PK1786H	1	Oil Cup	-
17	19H1791	6	Cap Screw	1/4" X 1-1/4"
17	12H302	6	Lock Washer	1/4"
18	AP23183	1	Flow Control Hyd. Valve	NEEDLE
19	19H1227	6	Cap Screw	1/4" X 1/2"
20	P48426	1	Cover	-
21	P48427	1	Gasket	-
22	M65464	1	Grommet	(SUB FOR H91811) CUT TO LENGTH
23	H81398	1	Bracket	-
24	19H2284	1	Cap Screw	3/8" X 7/8"
24	12H304	1	Lock Washer	3/8"
24	14H812	1	NUT	3/8"
25	24H1136	1	Washer	11/32" X 11/16" X 0.065"

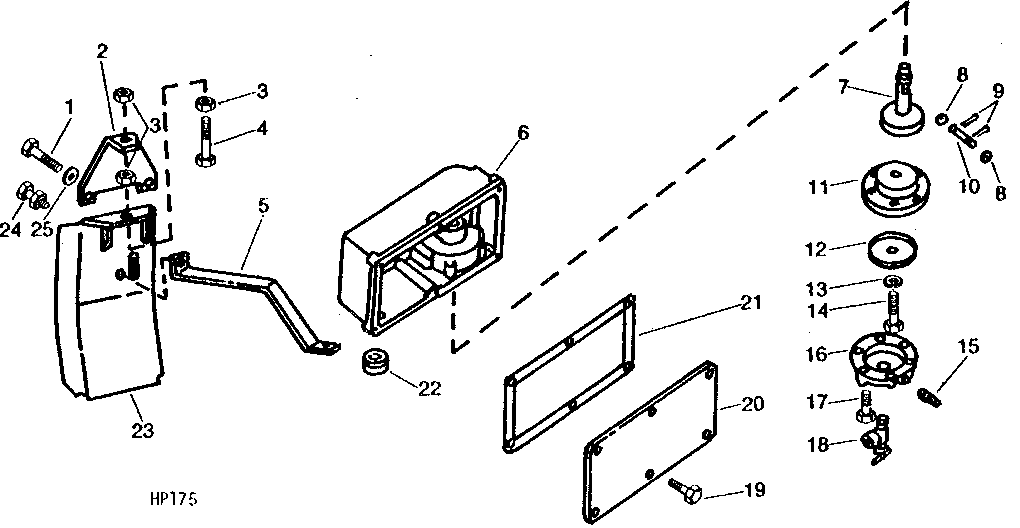

MICRO SWITCH HOUSING, MOUNTING, AND DIAPHRAGM ASSEMBLY
